【匯辰案例】E7-SMART PLC在塑料除濕干燥機中的應用

除濕干燥設備處理工藝

    1.自動抽料：通過抽料電機將原料抽到設備倉內，當除濕倉滿料后停止；

    2.干燥倉加熱：然后對除濕倉進行加熱，通過熱電偶檢測倉內溫度，再有PLC進行PID運算，在將運算結果通過PLC的Q點輸出到固態繼電器，再由固態繼電器控制倉內電加熱器；

    3.再生過濾器：需要對再生過濾器進行定速旋轉控制保證均勻處理（所以需要用到步進電機，可以控制每秒的速度）；

    4.再生電加熱：將再生過濾器中抽入的空氣進行加熱。

    5.濕熱空氣脫附：物料干燥過程中會蒸發水分和倉內空氣結合，需要將濕熱的空氣進行脫附處理，通過干燥風機將倉內濕熱空氣抽出，并與再生的熱空氣一起排入轉輪，兩股氣流同時作用在轉輪上，并隨著轉輪的轉動，使得空氣中的水分連 續不斷的被吸附又被再生空氣所脫附而排出，就形成穩定的低露點空氣，經加熱到塑料的干燥溫度，吹入干燥料桶內，形成密閉循環，干燥原料。

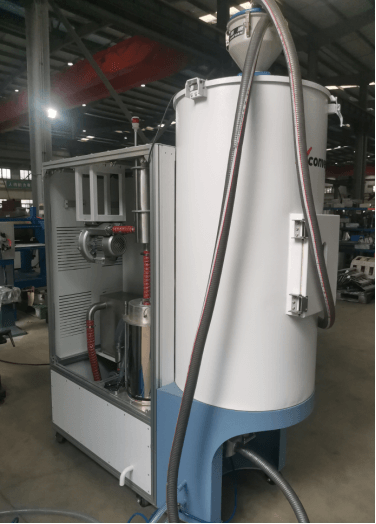

除濕干燥機

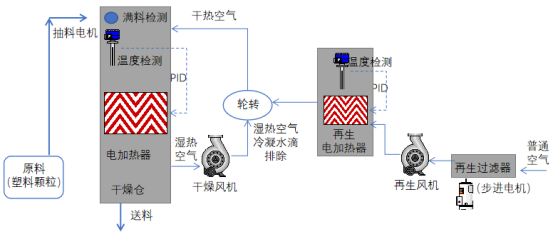

工藝流程圖

控制原理

     1.PID調節：熱電偶傳感器檢測溫度信號傳入PLC（AT04模塊），操作員在HMI中設定溫度，PLC根據設定值與實際值進行PID調節，控制固態繼電器，再有固態繼電器控制電加熱進行加熱。

     2.均勻處理：通過高速脈沖輸出控制步進電機，讓電機按照設定的分鐘旋轉一圈，實現均勻處理。

     3.自動抽料：根據料倉料位信號控制抽料電機啟停。

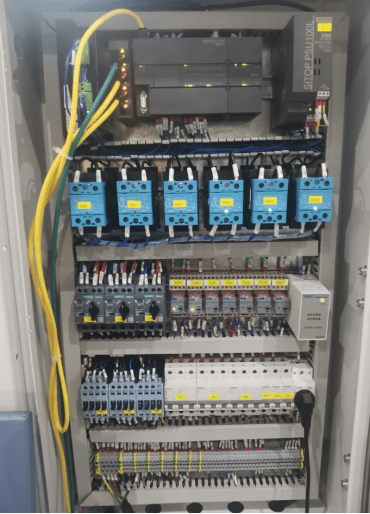

PLC配置

E7 PLC在案例中的特點

     1.E7系列支持SMART編程軟件的“軸向?qū)А?/span>

     2.E7隱藏式加密功能：用到用戶自開發的PID加熱專用塊，隱藏式加密能夠最大限度保護開發者的權益。（塑機行業PID是必要的，很多高手自己寫的有庫，隱藏式加密可以更好的保護他們的知識產權）
