E7 200Smart PLC在污水處理廠一級處理中的應用

污水處理的層級劃分及處理方式

現代生活污水處理工藝，按處理程度劃分，可以分為一級、二級和三級處理工藝。我們先來了解下生活污水處理的三級處理工藝：

污水一級處理應用物理方法，如篩濾、沉淀等去除污水中不溶解的懸浮固體和漂浮物質。

污水二級處理主要是應用生物處理方法，即通過微生物的代謝作用進行物質轉化的過程，將污水中的各種復雜的有機物氧化降解為簡單的物質。生物處理對污水水質、水溫、水中的溶氧量、pH值等有一定的要求。

污水三級處理是在一、二級處理的基礎上，應用混凝、過濾、離子交換、反滲透等物理、化學方法去除污水中難溶解的有機物、磷、氮等營養性物質。污水中的污染物組成非常復雜，常常需要以上幾種方法組合，才能達到處理要求。

污水處理項目概況

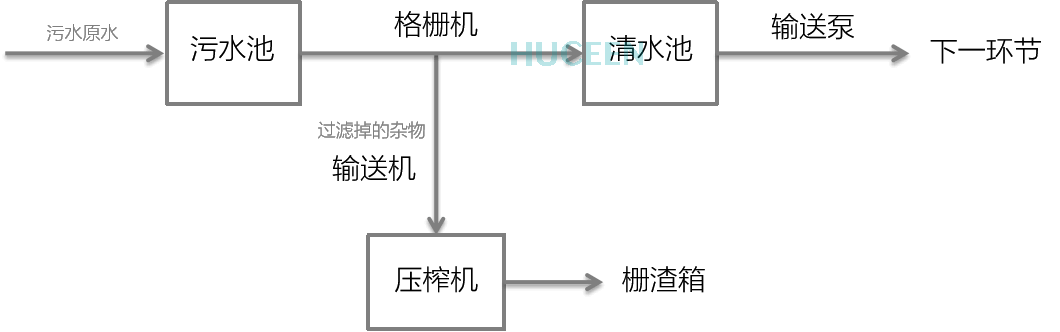

本項目作用于某城鎮污水處理廠中一級處理環節，污水原水通過進水管道進入污水池，通過格柵過濾掉污水中的懸浮固體和漂浮物；過濾掉的雜質通過輸送機傳輸?shù)綁赫C(jī)進行處理再存儲到柵渣箱；經過格柵過濾或的污水進入清水池，通過輸送泵將污水送至下一個環節。

PLC控制系統配置

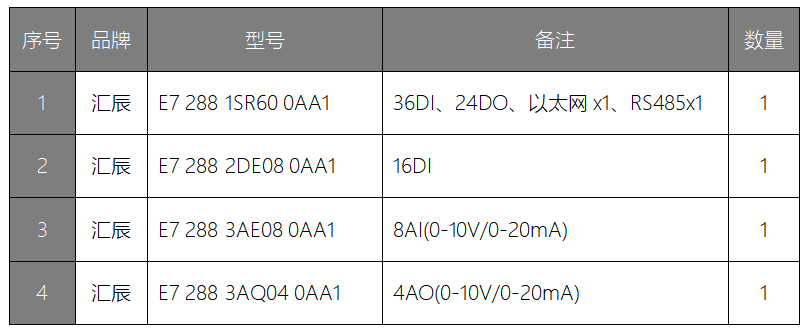

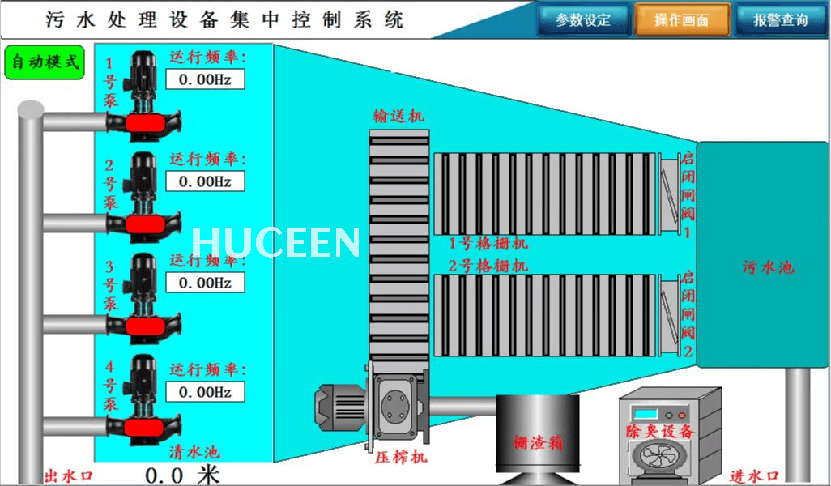

該項目主控系統選用匯辰E7-200SMART PLC，使用CPU本體的串口與觸摸屏通信，并通過CPU本體數字量以及擴展的數字量模塊實現對水泵閥門的狀態檢測與控制，通過擴展的模擬量輸入模塊檢測兩個水池的液位信號以及四臺輸送泵的頻率，通過擴展的模擬量輸出模塊實現對四臺輸送泵的頻率調節。
