H7-1200 模塊在煤礦礦井水處理項目中的應用

煤礦礦井水主要分為含懸浮物礦井水、高礦化度礦井水和酸性礦井水三種，其中含懸浮物礦井水占據主導地位。若礦井水未經處理直接排放，可能對周?chē)r(nóng)田造成污染。因此，加強礦井水處理和利用研究至關重要。處理后的礦井水可用于工業生產，如電廠鍋爐用水，也可用于日常生活，有助于解決我國水資源緊缺問題。

項目介紹

  在整個水處理工藝流程中，主要包括三個階段：原水提升階段、凈化處理階段和煤泥過濾階段。因此，本項目的控制系統主要針對這三個階段進行相應的控制，以確保水處理系統的穩定運行。針對原水提升階段，系統會根據礦井水的來水量和蓄水池的液位變化情況，實現原水提升開停臺數和時間的自動化控制，以將原水提升至預沉調節池內。針對凈化處理階段，系統會根據預沉調節池液位的變化情況，對原水進行處理，主要控制的是反應池中混凝劑和助凝劑的投加量。在煤泥過濾階段，系統會根據煤泥沉淀池的液位情況，控制排泥閥，將煤泥分離并排出，以確保系統的穩定運行。

主要功能包括：

         (1)自動過濾反沖洗，系統會根據原水池的液位變化情況，控制原水泵的啟停，并根據過濾系統的前后壓差與設定的壓差數值進行對比分析，自動開啟反沖洗閥門，完成反沖洗作業。

         (2)自動加藥，系統會根據系統檢測的運行水量和水質的變化情況，進行藥劑的投加。此外，加藥泵計量泵與相應的藥箱進行液位連鎖。

         (3)工藝模擬量處理，系統會通過安裝的在線檢測儀器，對系統運行過程中的一些工藝參數進行測量。比如：液位、液壓、流量、電導率和pH值等相關工藝參數。采集的參數數據再傳輸?shù)?/span>PLC系統，經過分析計算后，得出相應的控制結果，并以此作為控制依據。

         (4)自動消毒，系統會對二氧化氯發生器和加氯增壓泵進行控制，根據出水量的大小情況，自動調節加氯量。加氯量的調節通過電磁脈沖的形式，對鹽酸計量泵和氯酸鈉計量泵進行自動調控。

         (5)恒壓供水，系統會對供水泵進行變頻調速控制，通過對供水管網的水壓進行分析后，采用變頻器內部的PID控制環實現供水泵的恒壓供水。

         (6)煤泥處理，系統會根據煤泥水池的液位變化情況，啟動煤泥壓濾系統，開啟煤泥泵和壓濾機，對煤泥水進行過濾處理。

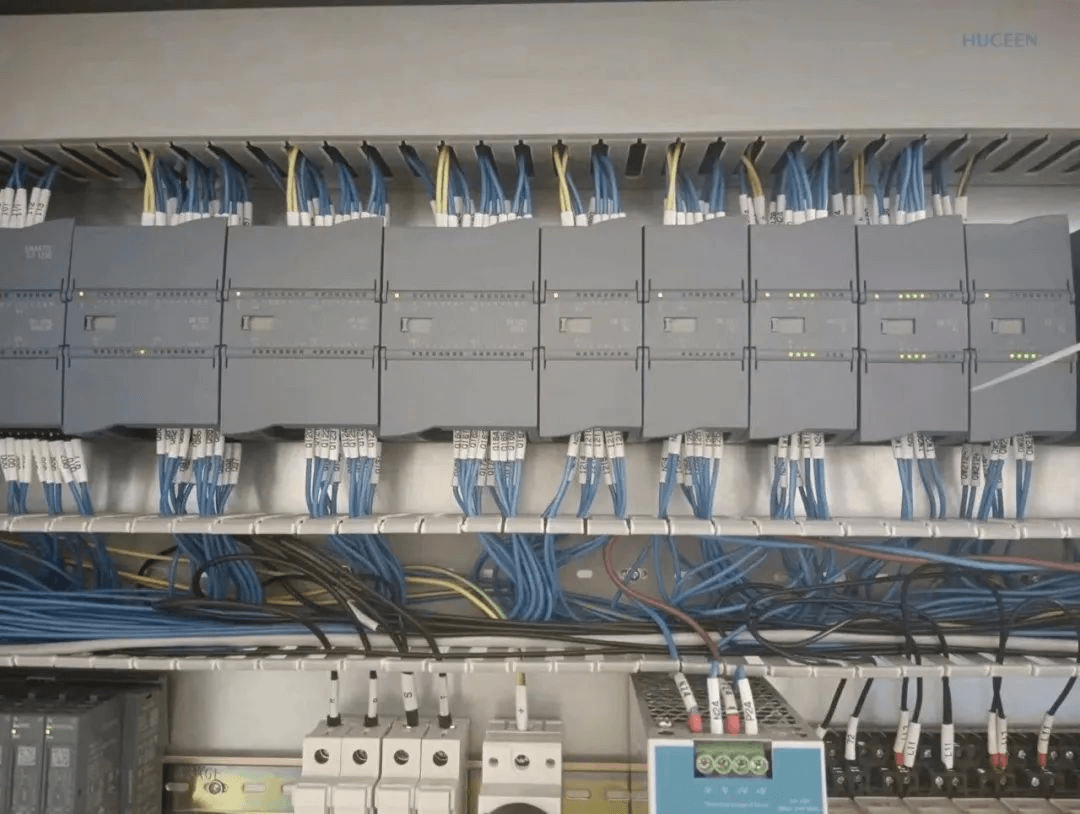

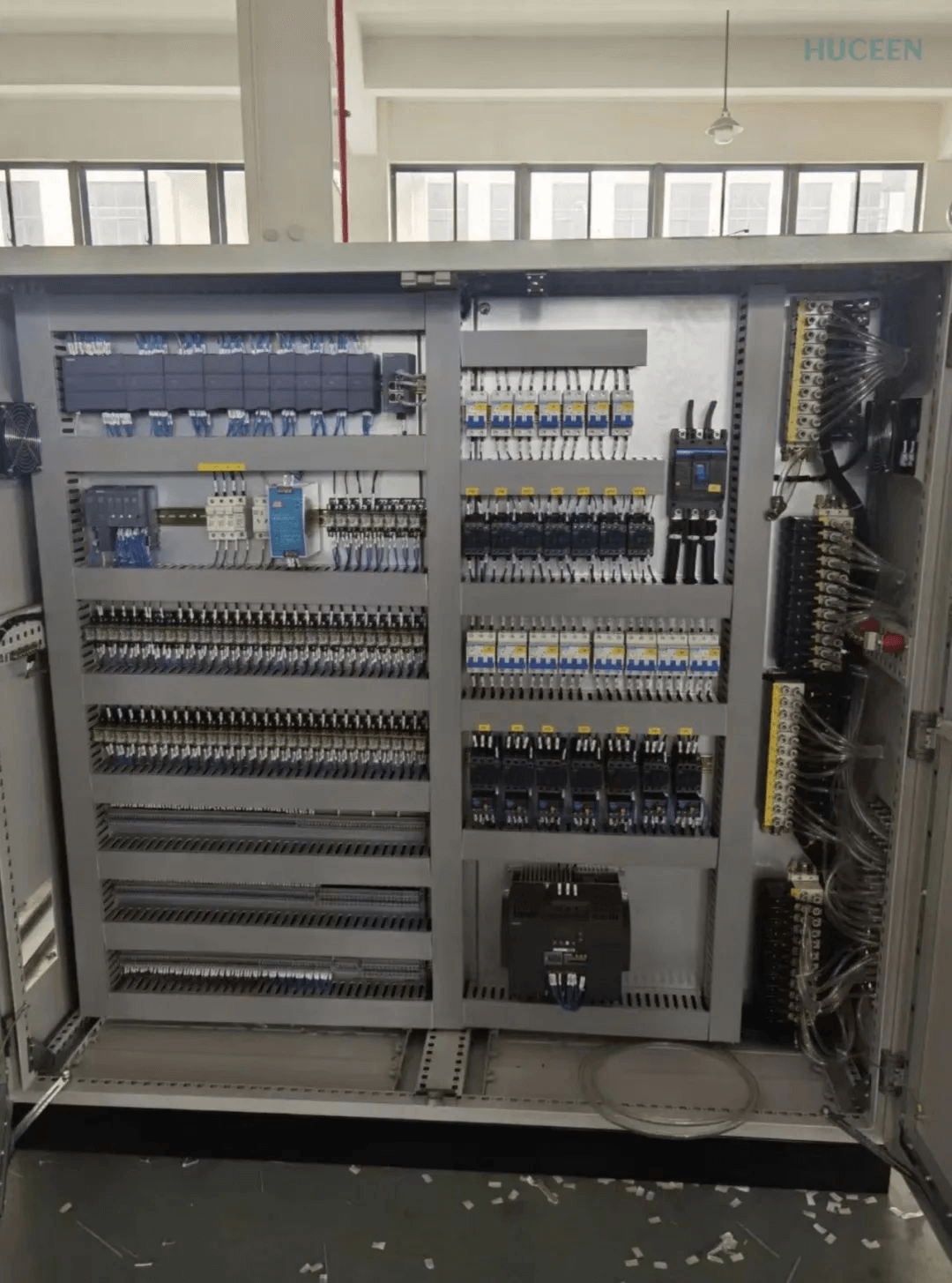

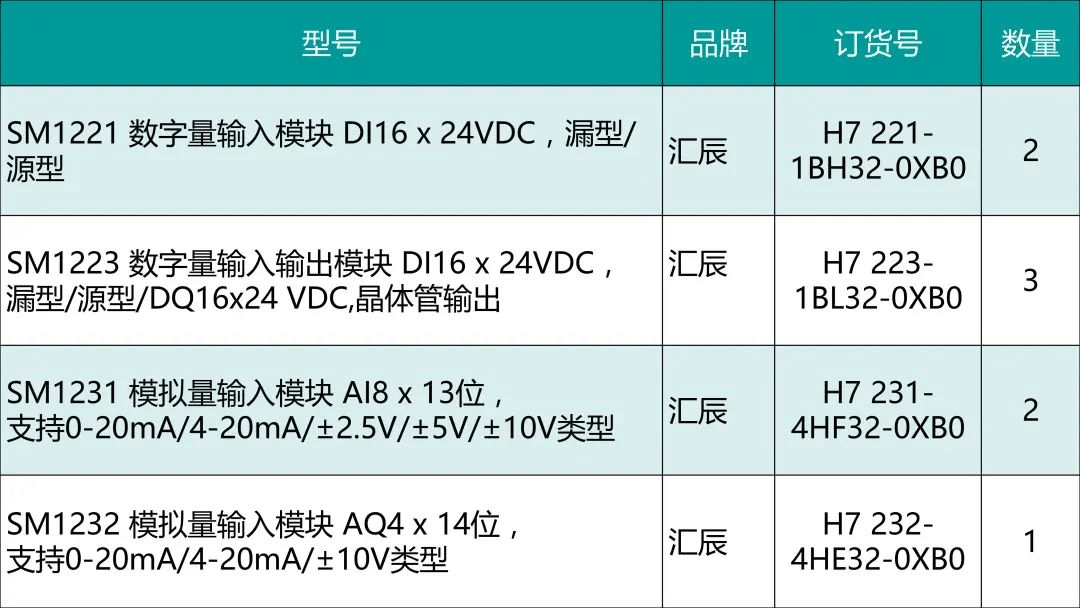

PLC控制系統配置
