匯辰E7-30XP Smart PLC在熱水鍋爐中的應用

熱水鍋爐包括電熱水鍋爐、燃油熱水鍋爐、燃?xì)鉄崴仩t及燃煤熱水鍋爐等，熱水鍋爐就是生產熱水的鍋爐，是指利用燃料燃燒釋放的熱能或其它的熱能（如電能、太陽能等）把水加熱到額定溫度的一種熱能設備。

熱水鍋爐主要有采暖和洗浴兩種用途。熱水鍋爐通過熱水循環泵循環保溫水箱的熱水，周而復始把水箱的熱水加熱，可以實現洗浴目的；熱水鍋爐通過熱水循環泵循環暖氣管道的熱水，通過散熱器（暖氣片）可以達到人們采暖的要求；熱水鍋爐和熱水循環泵配合換熱器可以實現洗浴和采暖的雙重功能。

項目概括

該項目為兩套供暖熱水鍋爐控制系統，包含兩套熱水鍋爐以及相應循環泵、補水泵等輔助設備，可以實現設備的自動開停機、PID控制、聯鎖保護等功能。

PLC控制系統配置

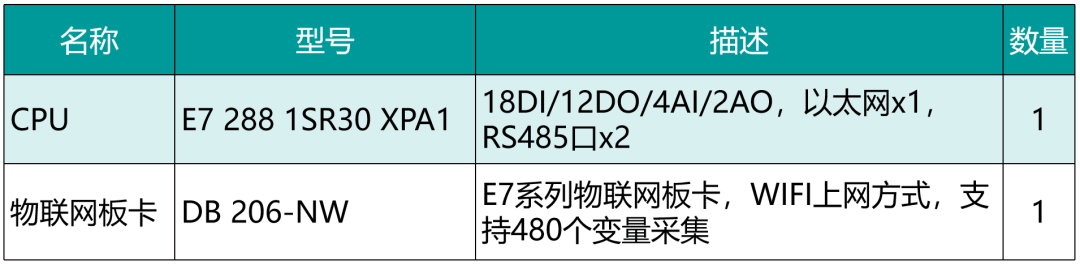

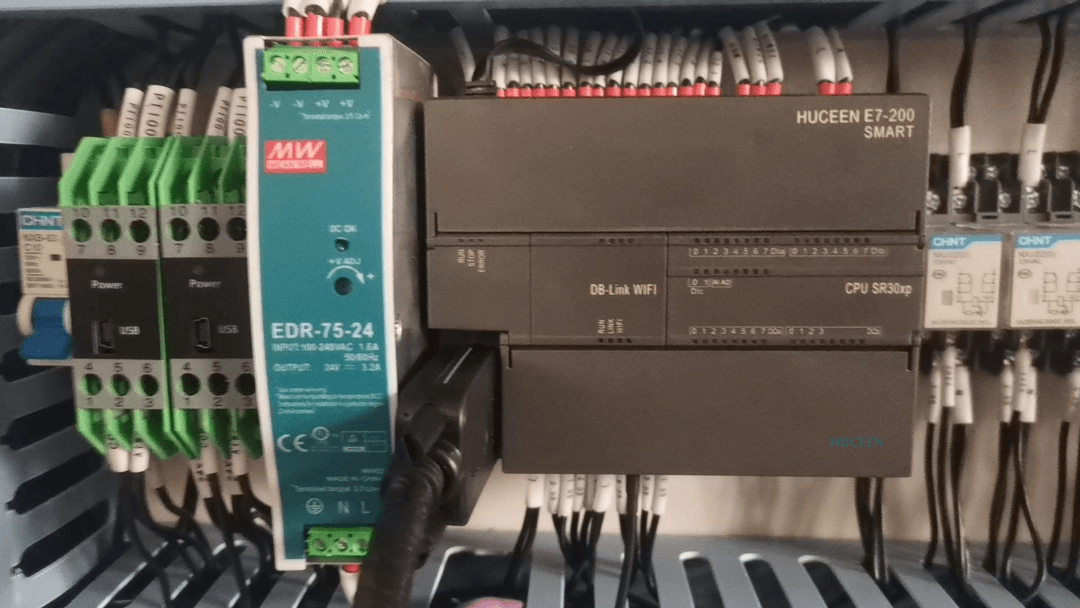

該項目主控系統選用匯辰E7-200SMART PLC系列獨有型號SR30XP，該型號CPU本體自帶18DI/12DO的數字量點位和4AI/2AO的模擬量點位，并且自帶兩路獨立的RS485通信口，適用于多種應用場合。

CPU擴展了一塊E7-SMART系列物聯網板卡，支持用戶的異地遠程編程功能，并且可以搭配匯辰Hcloud工業物聯網云平臺實現云組態、云報警、云報表、手機監控等功能。

CPU本體集成的4路模擬量輸入通道用于采集兩臺鍋爐的水溫；數字量輸入用于采集柜門按鈕信號、水泵、風機的運行/故障反饋、水箱液位狀態等信號，數字量輸出用于控制電機、閥門等設備；本體自帶的一路RS485通信口與變頻器進行ModbusRTU通信用于控制變頻器頻率、采集變頻器狀態；另一路RS485通信口使用PPI協議與觸摸屏進行數據交互。
