匯辰H7-200Smart PLC在后紡整理工序起毛機中的應用

起毛機又稱作拉絨機、起絨機，廣泛地用于粗紡呢織物、拉舍爾經編毛毯、特里科經編拉絨織物(如經編短絨)、緯編毛圈拉絨織物(如搖粒絨、衛衣布)等的起毛。由于起毛是織物的一道后整理工序，起毛直接影響到織物的風格和質量，且起毛出現問題較難修復，因此起毛工序成為眾多生產廠家質量控制的重要環節。目前世界各國的起毛機都是行星式結構，織物起毛是一個動態的物理變化過程，起毛風格及質量好壞是起毛機許多參數(包括機器結構參數、針布選擇、機器運行參數等)綜合作用的結果。

項目介紹

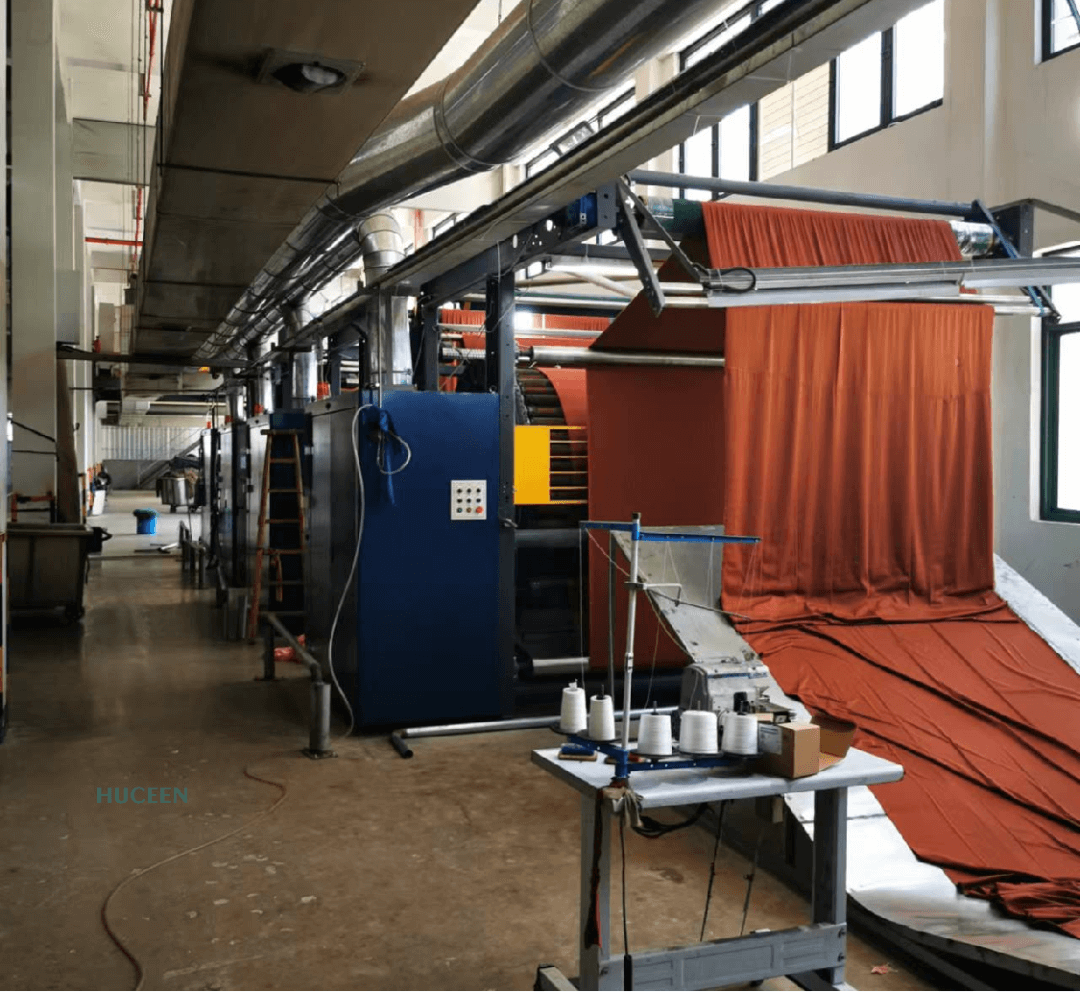

  該項目為某印染后整理工序生產線，該生產線共用了8臺同型號的起毛機對布料進行起毛處理。

控制系統介紹

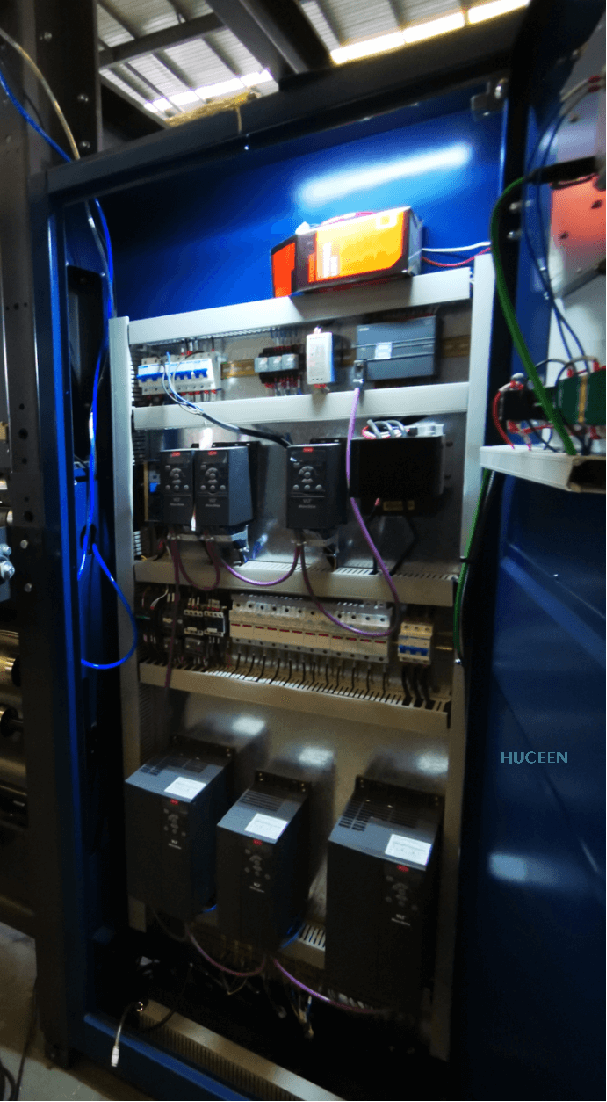

設備控制選用匯辰H7-200 Smart 系列PLC，CPU的RS485通過自由口協議與設備的6臺變頻器通訊，發送變頻器加減速時間設定參數給變頻器。CPU本體自帶的以太網口用于與觸摸屏進行數據交互，數字量輸入點位采集設備運行、故障與啟動按鈕信號，數字量輸出點位用于控制設備、氣缸、指示燈。

主要功能

  自動：按下啟動按鈕，機器就全部運轉起來。按下停止按鈕，運轉的機器就全部停下來。另外，從布速到逆針都有微調按鈕以調整其參數。如想設某項參數，首先要按下要調的參數，調出鍵盤。用鍵盤設定該項參數。最后，必須按下工藝確認按鈕，以確該參數設定有效。

  手動：手動畫面設置前牽、后牽、出布、順針、逆針、啟動與停止按鈕，其中順針與逆針分別還有正轉和反轉轉換按鈕。

  引布：引布畫面有正引布反引布各兩個按鈕,接下正引布啟動按鈕，機器就牽引布向前，按反引布啟動則退后。按下停止按鈕，運轉的機器就全部停下來。

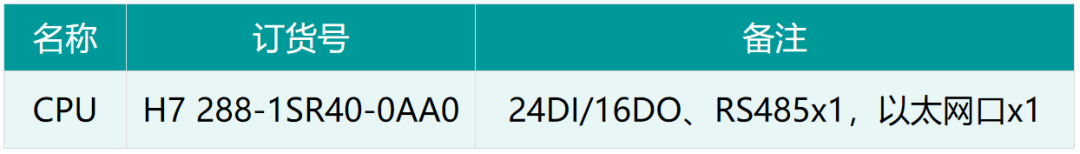

PLC控制系統配置
