在火力發電廠，氣力輸送裝置廣泛應用于輸送粉煤灰，石灰石和石灰粉等物料。七十年代，許多發電廠由燃油改為燒煤，更促進了氣力輸送應用的發展。
粉煤灰是以煤炭為燃料的火力發電廠排出的一種工業皮渣。電廠鍋爐燃燒產生的氣體，通過煙道排入沉降室和除塵器，所收集的細灰稱為粉煤灰（或稱飛灰）。電廣鍋爐連續的燃燒產生了大量的粉煤灰，需不斷地從各沉降室和除塵器的集灰斗中加以淸除。
項目介紹

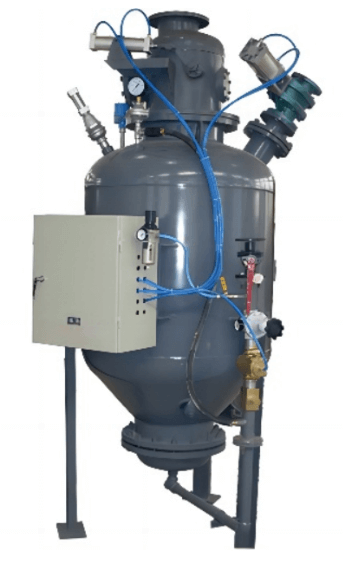

粉煤灰的磨琢性較強，輸送部件要采取耐磨措施以經受連續的操作和達到較長的使用壽命。粉煤灰氣力輸送裝置的型式有多種，如吸送、低壓壓送、發送罐或螺旋泵壓送、空氣揹輸送等。
主要的工藝控制如下:
1、進料階段：
進料閥打開，物料自由落入泵體內，當泵體內上升物料觸及料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。
2、流化加壓階段：
進氣閥自動開啟，壓縮空氣進入泵體底部，擴散后穿過流化床，在物料充分流化同時，泵內氣體上升。
3、輸送階段：
當泵內壓力達到一定值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，泵內物料逐漸減少，此過程中流化床上的物料，始終處于流化邊輸送。
4、吹掃階段：
當泵內物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一定時間，壓縮空氣清掃管路，然后進氣閥關閉，間隔一定時間，關閉出料閥，打開進料閥，完成一次輸送循環。

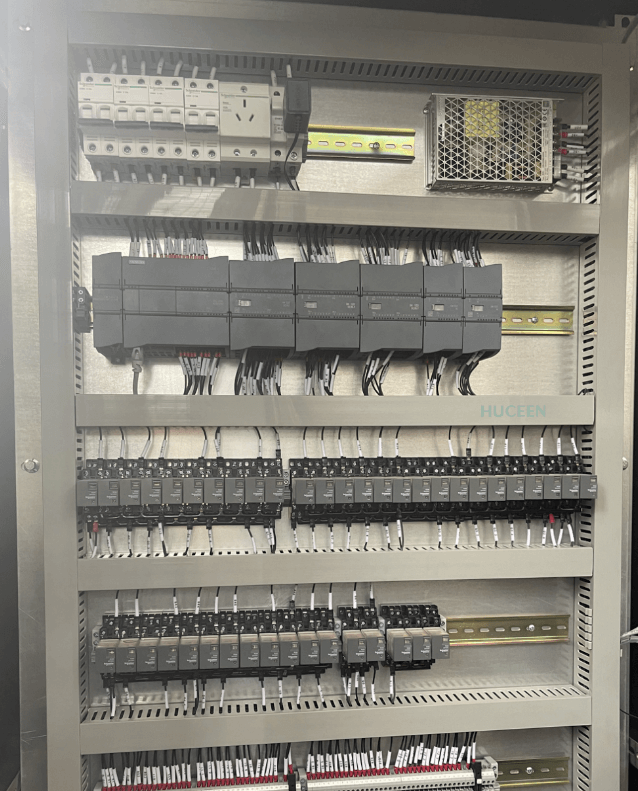

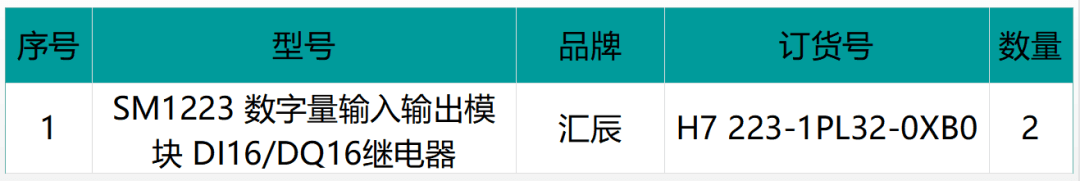

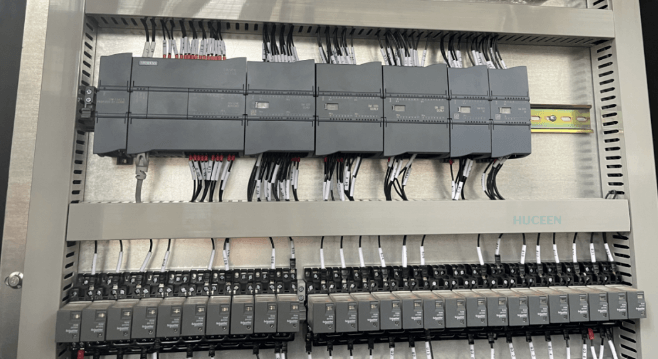

PLC控制系統配置
