匯辰E7-Smart PLC在風冷螺桿機中的應用

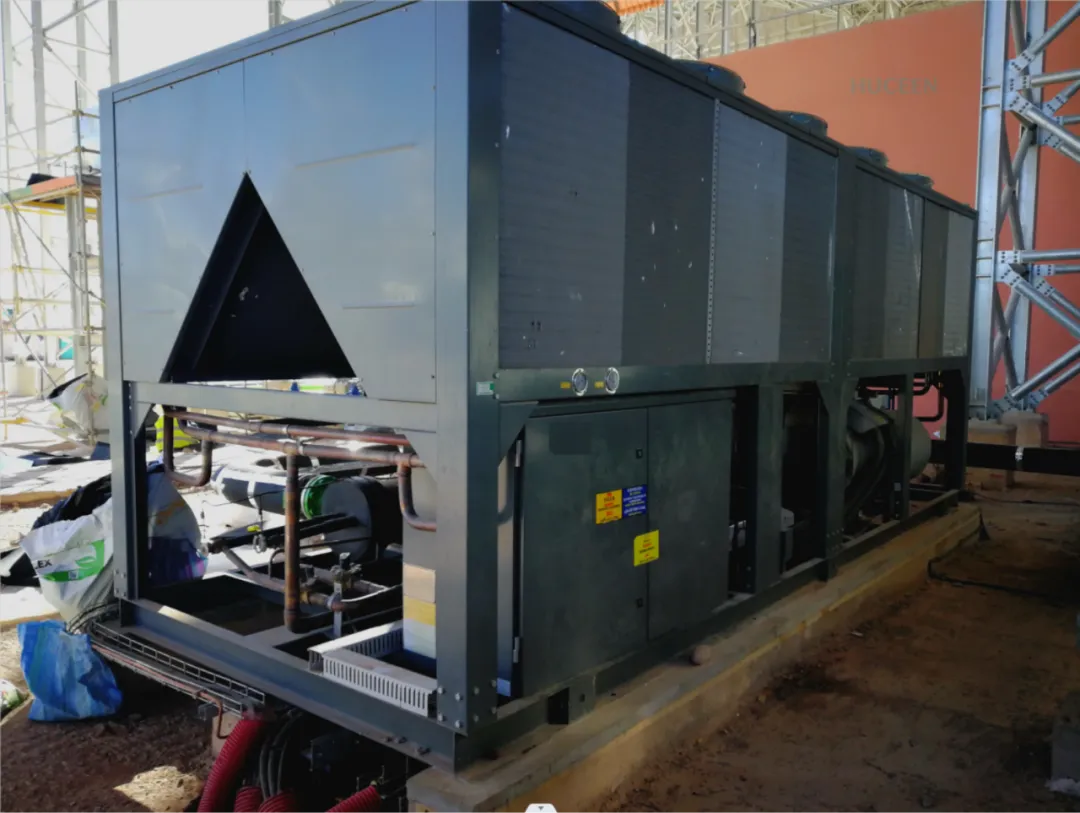

風冷螺桿機組是以空氣為冷熱源，以水為供冷熱介質，包含壓縮機、蒸發器、冷凝器、冷凍配件、電控系統等組成，由于使用翅片式冷凝器來和空氣進行熱交換，故稱為風冷式。風冷式螺桿機機組以其高效、低噪音、結構合理、操作簡單、運行安全、安裝維護方便等優點。

適用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施，并能滿足電子、制藥、生物、輕紡、化工、冶金、電力、機械等行業的控溫系統的不同使用要求。

      風冷螺桿機組工作原理：通過蝸旋式壓縮機壓縮冷媒至冷凝器，高壓的冷媒在冷凝器中進行冷凝，再通過過濾器過濾掉冷媒中的水與雜質，再通過膨脹閥將冷媒處于一個低壓低溫狀態進入至蒸發器進行降溫，降溫后的冷媒再次進入壓縮機中繼續下一次循環。

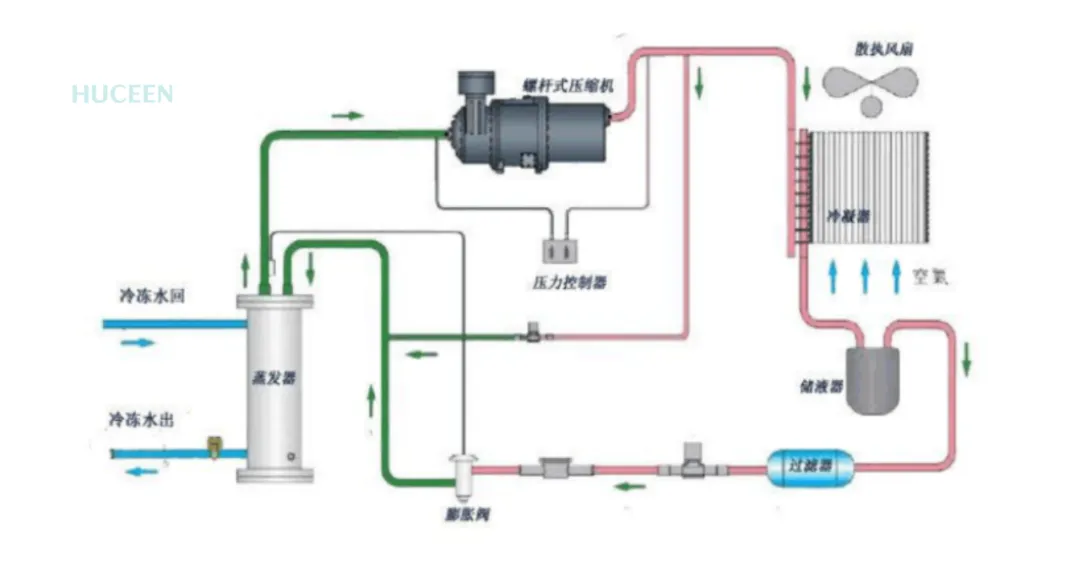

工藝流程圖

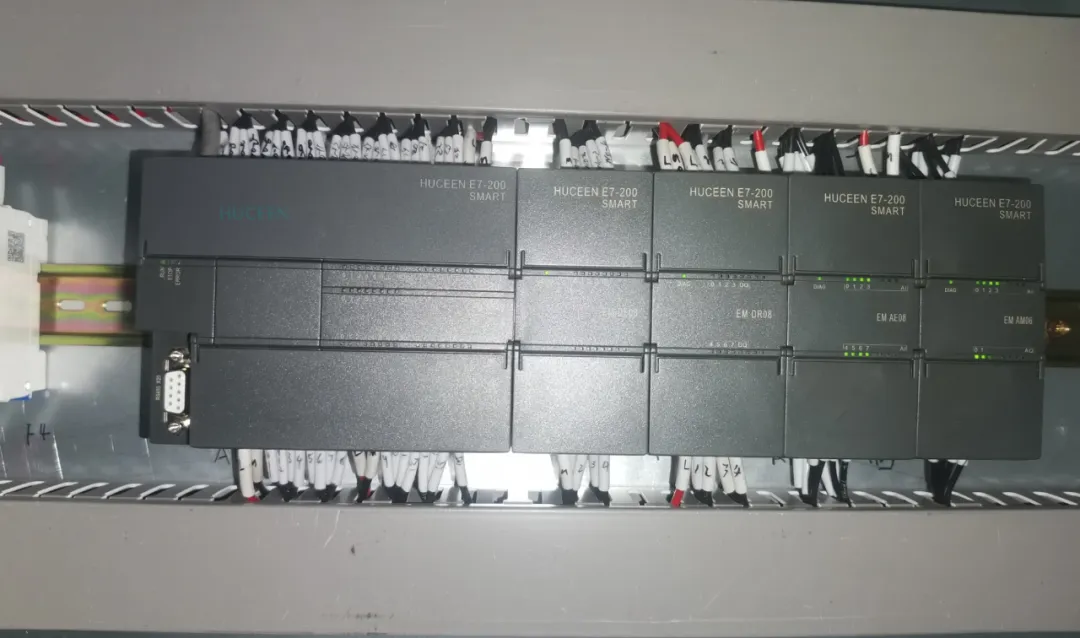

      該設備主控系統選用匯辰E7-200 Smart PLC，使用本體自帶以太網口與觸摸屏通信，CPU本體自帶的數字量輸入點信號作為壓縮機、散熱風扇、水泵、水流開關等的狀態監控，自帶數字量輸出點分別用于控制壓縮機、閥門、水泵、散熱風機；通過擴展模擬量輸入模塊用于檢測機組內管道中水的溫度；模擬量輸出用于調節機組外兩臺輸送水泵的頻率。

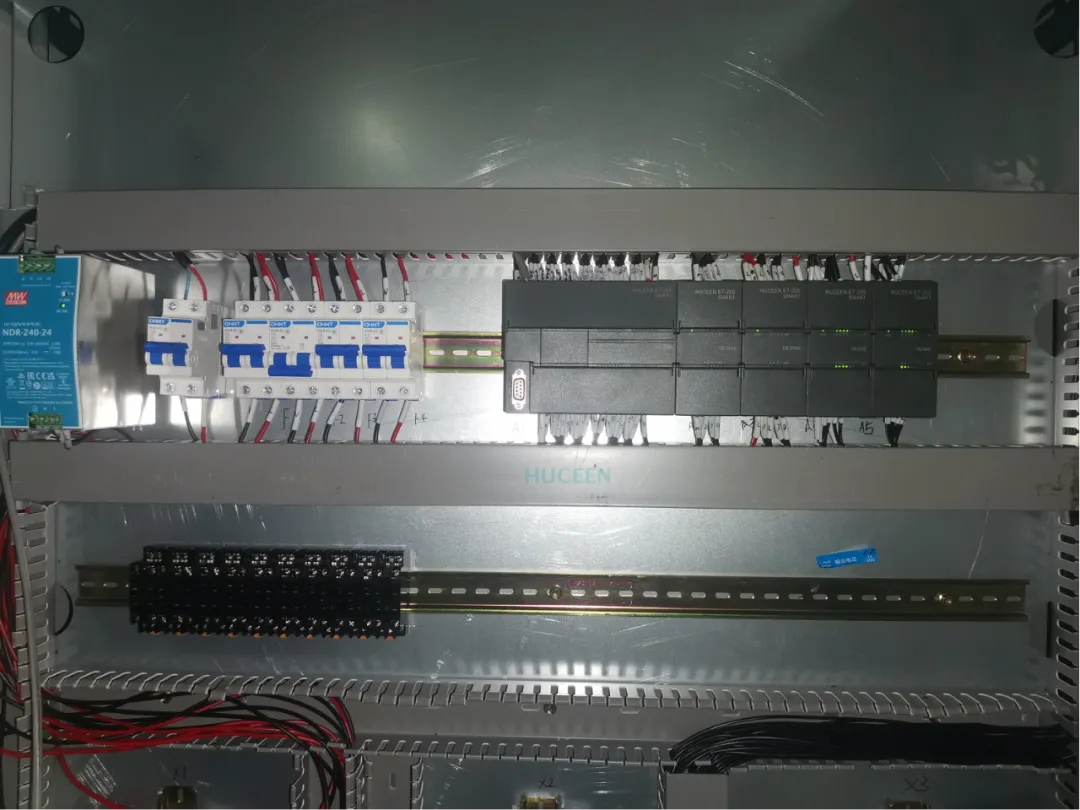

電氣柜
