紡織拉幅定型機主要組成部分為上料、整緯器、鏈條、烘箱體和落布卷裝置。定型機由剝邊器平幅送入機器，機器自動將布幅兩端掛接在針板上，針板兩端隨機械運行牽布幅進入烘箱，烘箱電加熱，風機鼓風，經過連續幾個不同溫段的恒溫烘箱，進布尾端經冷卻去靜電后，擺幅落入布車，得到挺括美觀的布匹。
本項目紡織拉幅定型機線經過拉幅定型機的定型處理之后，可以去除織物上面所含有的皺痕，同時還能夠防其再出現新的褶皺，在經過處理之后，可以明顯的改善織物的表面質量，使其看起來更為美觀。

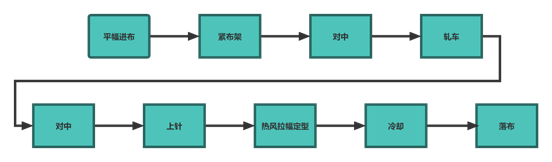

工藝流程
01拉幅工藝
具體工藝就是對織物緯向施加一定的拉力，從而可以去除其在前處理以及染色過程中在力的作用下所產生的布邊不齊、緯紗歪斜以及幅寬不等等缺點。經過該工藝處理之后，織物的表面質量會得到較為明顯的改善。
02定形工藝
具體工藝就是先給拉幅定型機設定一個適合的張力，然后對織物進行處理。先是將其加熱至一定的溫度條件下，然后保持一定時間。這樣一來，纖維分子鏈在新的位置上就會進行重新調整。之后再以適當?shù)乃俣冗M(jìn)行冷卻，從而把織物受熱變化的狀態固定下來。
拉幅定形工藝三要素
01溫度
織物在利用拉幅定型機進行熱定型時，對于溫度的把控將決定了其定性質量的好壞。因?yàn)樵诮?jīng)過熱定型后，織物原來表面存在的波痕被消除的程度，表面平整性的提高.織物的尺寸熱穩定性和其他服用性能，都與熱定型溫度的高低有著密切的關系。
02時間
在進行定型之前，要達到一定的溫度才可以進行，這就需要加熱了。因此，定型時間是拉幅定型機熱定型的另一個重要工藝條件?？椢镞M(jìn)入加熱區后，加熱定型所需要的時間大約可分下列幾個部分∶加熱時間、熱滲透時間、分子調整時間和冷卻時間。通常情況下，對于拉幅定型機熱定型工藝質量的控制體現，主要是指對于加熱時間、熱滲透時間和分子調整時間的控制，而不包括冷卻時間。如果把項看做是一種預熱作用，那么，定型時間僅指第二、三項所需要的時間，即熱滲透和分子調整所需要的時間?？偟膩?lái)說，拉幅定型機熱定型工藝的質量主要體現于，定型時對于性能、面積、重量、纖維的導熱性能及織物的含濕量等不同因素的織物，在加熱和熱滲透所需要時間的控制方面。
03張力
由于織物表面所受到的張力在一定條件下會產生變化，將會導致包括織物的尺寸熱穩定性、強力和斷裂延伸度都受到一定的影響。特別是在拉幅定型機熱定型工藝，經向尺寸熱穩定性隨著定型時經向超喂增大而提高，而緯向尺寸熱穩定性則隨著門幅拉伸程度的增大而降低。
所以，控制好溫度、時間和張力這三個因素，在利用拉幅定型機進行定型工藝時，基本上就可以保證工藝的質量了。

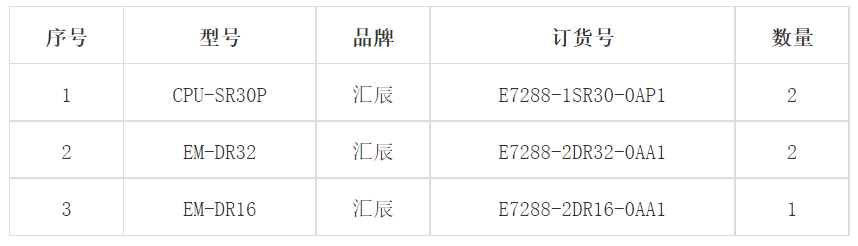

PLC控制系統配置

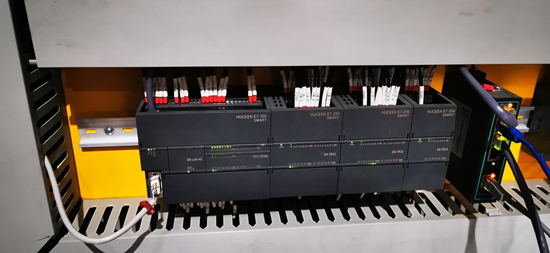

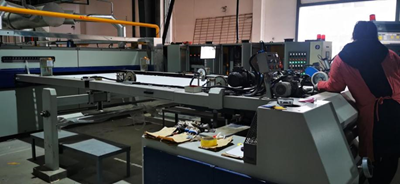

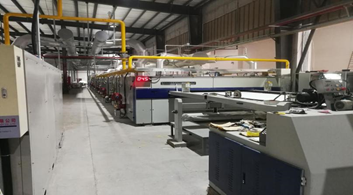

現場實景
應用體會
01匯辰自動化整套解決方案，性能穩定，可靠！
02PLC開發及調試思路與S7-200 smart一致，工程師無需再次學習，完美過渡。
03性?xún)r(jià)比高，提升客戶產品的價比。
04優質的技術服務，匯辰幫助客戶從工藝分析、方案設定、選型到產品使用全套的服務。
