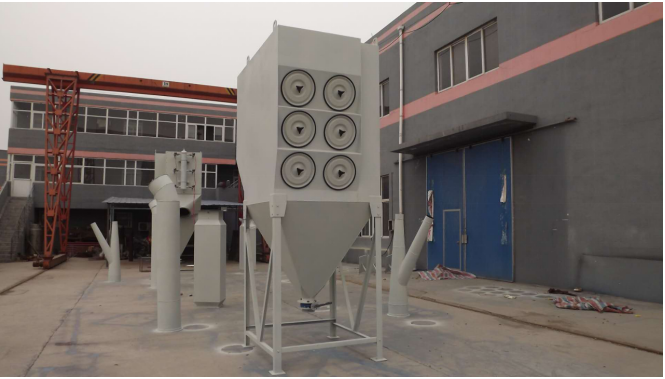

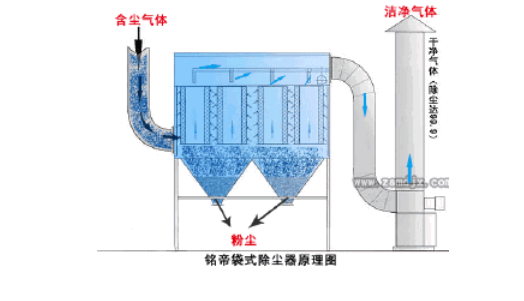

匯辰H7-200SMARTPLC產品在布袋式除塵器中的應用

設備特點：

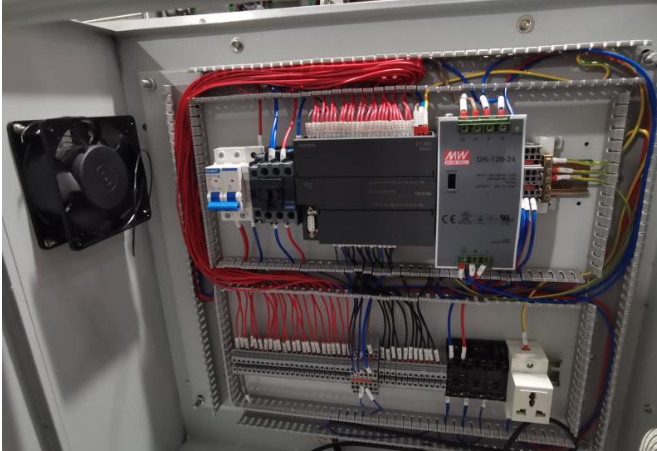

 設備擁有2個倉室，每個倉室包含6個吹灰電磁閥1個氣缸提升閥，分為手動、定時、兩種吹灰觸發方式，控制系統選用匯辰H7-SMART ST40sCPU +西門子SAMRT line觸摸屏

吹灰動作：

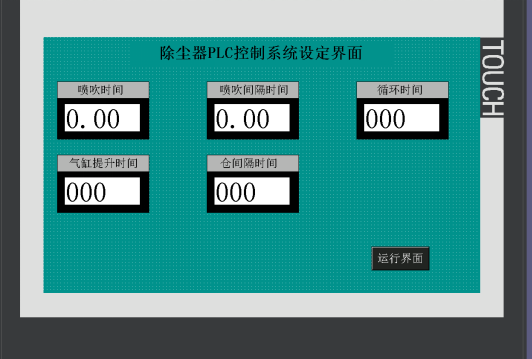

需要先在觸摸屏提前設定好吹灰參數：氣缸提升時間、噴吹時間、噴吹間隔時間、倉間隔時間以及循環時間。

開始執行吹灰動作時，先提升倉1氣缸，根據設定的時間，計時到后，倉室1內的6個吹灰電磁閥根據設定好的“噴吹間隔時間”依次動作，執行結束后，根據倉室間隔時間切換到倉室2，依次執行，根據設定好的“循環時間”，再次進行倉室1吹灰動作。

觸發條件：

1. 手動觸發：有操作員在HMI中點擊按鈕觸發吹灰。

2. 定時觸發：根據設定的時間周期性觸發吹灰。

項目中所涉及匯辰H7-200SMARTPLC產品介紹：

H7 288-1ST40 -0BA0 基礎版CPU ST40s晶體管：

1.本機自帶點數：DI24，DO16；

2.最大I/O擴展模塊數：6個；

3.程序存儲區：24KB；

4.數據存儲區：16KB；

5.數據保存：永久；

6.通信接口：RS485x1（默認PPI協議，支持自由口通信），以太網口x1；

7.電壓范圍：24VDC；

8.數字量輸入接法：支持源型與漏型；

9.數字量輸出類型：晶體管型，電壓范圍：5-30VDC。

應用體會

1. 匯辰自動化整套解決方案，性能穩定，可靠！

2. PLC開發及調試思路與S7-SMART一致，工程師無需再次學習，完美過渡。

3. 性價比高，提升客戶產品的價比。

優質的技術服務，匯辰幫助客戶從方案設定、選型到產品使用全套的服務。
