匯辰200smart 在玻璃設備溫度控制系統中的應用

此玻璃檢測設備的熱電偶較多（共40多路）。以前，客戶是使用200smart和6塊兼容200PLC的8路熱電偶模塊來完成玻璃設備的溫度采集與控制。因S7-200產品升級為S7-200SMART系列，所以客戶一直想把S7-200系統更新成S7-200smart系統，但200SMART系列目前還沒有8路熱電偶模塊，如果使用4路SMART熱電偶模塊，會超出SMARTCPU所能最大的擴展模塊數量6塊。至此，匯辰推出的200smart 8路熱電偶模塊解決了客戶的困惑！

【關鍵詞】

S7-200-PLC、8路熱電偶模塊、匯辰自動化、玻璃檢測設備

一、系統描述

玻璃溫控系統的工作原理如下：當設定溫度后，200smart PLC經過PID運算后由數字量輸出模塊驅動固態繼電器，固態繼電器驅動加熱管。加熱管是用加熱時間長短控制設備內的溫度。溫度傳感器（K型熱電偶）測量電爐的溫度，溫度信號（熱電偶信號）直接輸入到H7-200 SMART 8路熱電偶模塊（H7 288-3AT08-0AA0），再送到S7 – 200 SMART  CPU進行PID運算，如此循環，整個系統的硬件配置如圖1所示。

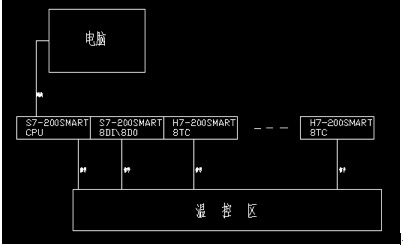

圖1    玻璃設備溫度控制系統硬件配置圖

    主要軟硬件配置如下：一套STEP 7-MicroWIN SMART軟件、一臺SMART 200 CPU、六塊匯辰8路熱電偶SMART模塊、一根以太網線、一臺上位機電腦(人機操作界面)。

二、程序編寫

      把原來的S7-200的PLC程序轉換成200smart PLC的程序。

三、最終的PID溫控曲線

四、現場設備圖片

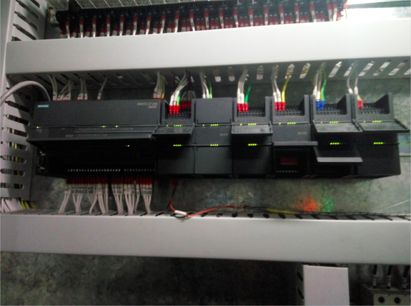

        PLC配置照片，如下：

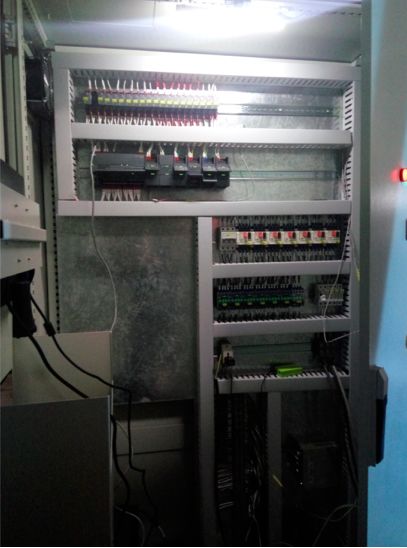

控制柜內圖片，如下：

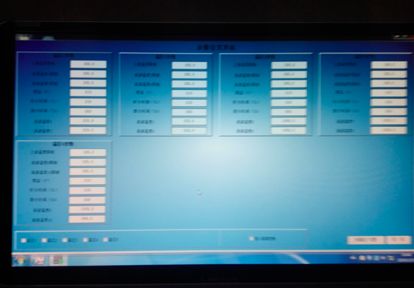

人機界面圖片，如下：

操作界面圖片如下：

五、總結

匯辰H7 200smart的8路熱電偶模塊，完美與國外品牌的S7-200SMART的CPU兼容，性能穩定。
