匯辰 200smart PLC在SMT無鉛回流焊設備控制系統中的應用

        隨著電子產品的飛速發展，用于焊接板卡的回流焊設備行業得到極速的發展。這些年匯辰自動化200smart PLC在回流焊設備行業中也取得了廣泛的應用。今天，匯辰自動化技術大拿徐永璋先生為我們分享《匯辰H7-200smart-PLC在SMT無鉛回流焊設備控制系統中的應用》。

        200smart 項目介紹

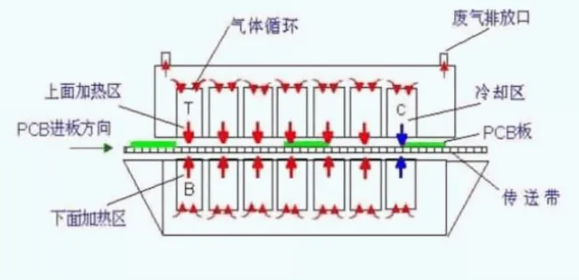

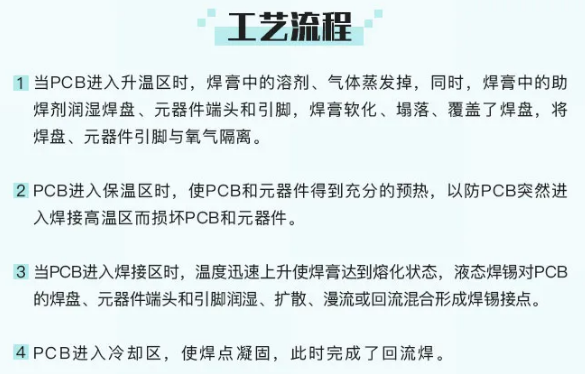

        回流焊是通過重新融化預先分配到印制板焊盤上的膏狀軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。是將元器件焊接到PCB板材上，回流焊是對表面貼裝器件的，回流焊是考熱氣流對焊點的作用，膠裝的焊劑在一定的高溫氣留下進行的物理反應達到SMD的焊接；之所以叫回流焊是因?yàn)闅怏w在焊機內循環流動產生高溫達到焊接目的。

        廢話不多說 我們直接上方案配置：

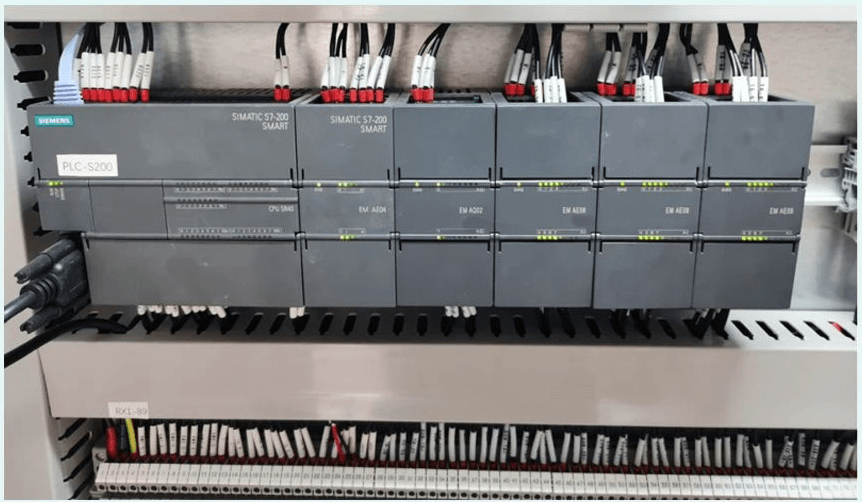

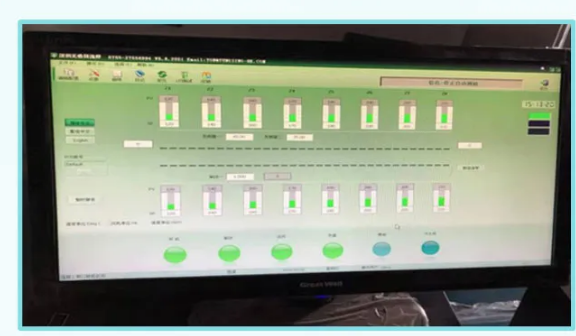

        H7-224s 200smart plc經過PID運算后數字量輸出模塊驅動固態繼電器，固態繼電器驅動加熱管。加熱管是用加熱時間長短控制設備內的溫度。溫度傳感器測量電爐的溫度，溫度信號直接輸入到H7-200smart 8路熱電偶模塊，在送到H7-224S CPU進行PID運算，如此循環。CPU通過MODBUS RTU控制臺達變頻器進行傳動運行。工控機用于監控的人寄設備??！整個系統的硬件配置如下圖所示。

        以上就是匯辰200smart PLC在SMT無鉛回流焊設備控制系統中的應用整個工作流程，如果您有疑問，可以直接聯系我們，我們可以為您提供更專業的解答。
