匯辰E7-200Smart PLC在高層建筑供暖系統中的應用

換熱站的功能介紹：

城市集中供熱系統在我國北方地區比較普及，熱電廠將熱水通過城市管網輸送到各個換熱站點,再通過換熱機組以及水泵將熱水輸送至小區、寫字樓等場所。

換熱站的工作原理是：一次網熱源通過管道送到換熱站，并進入換熱器內，通過換熱器的換熱，將一次網熱源交換到二次網供熱管道內，二次網供熱管道引出至熱用戶。二次網回水經過過濾器除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱，蒸汽或高溫水進入換熱器后，變成凝結水或高溫回水，返回?zé)嵩矗M(jìn)行一、二次網供熱系統的循環。補水泵將軟水打入系統中以保持系統壓力恒定。

一次網：指連接于熱電廠換熱首站（或大型區域鍋爐房）與換熱站之間的管網。

二次網：指連接于換熱站與熱用戶之間的管網。

項目介紹：

  該換熱站為某高層小區供暖，按層高劃分為高區和低區兩個系統。高區和低區共用一個直供管網，高區系統的供水是通過專用的升壓循環泵做為動力，通過供水干管將水供至高區。每套系統包含：板式換熱器、電動調節閥、循環水泵、補水泵、一次水二級泵及其附屬設備；可以保證周邊小區、商業街的冬季采暖。

板式換熱機組

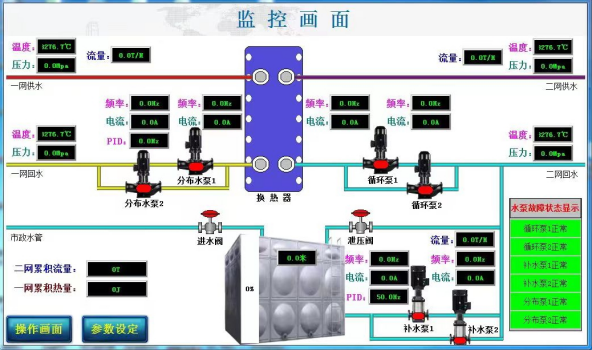

工藝畫面

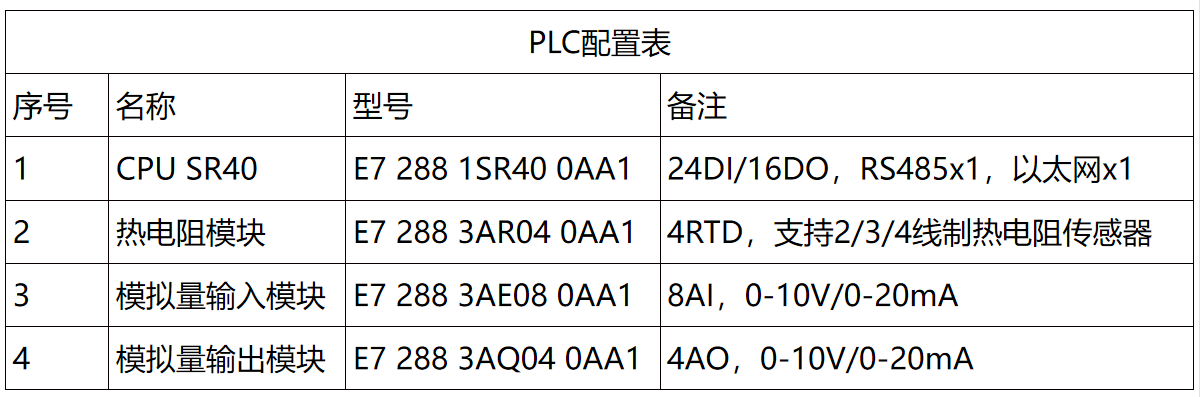

PLC控制系統配置

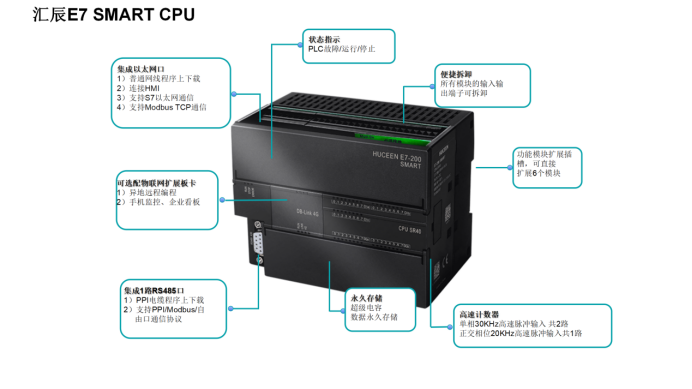

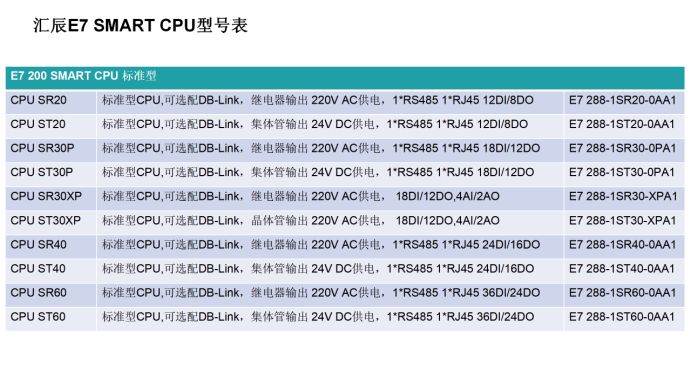

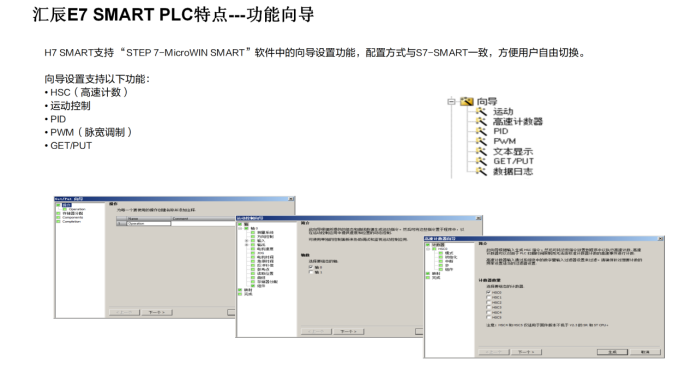

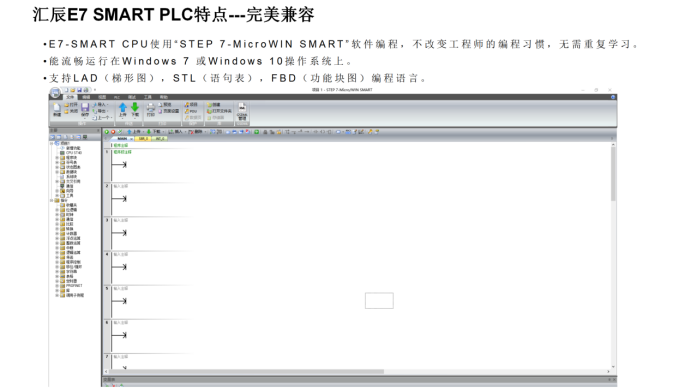

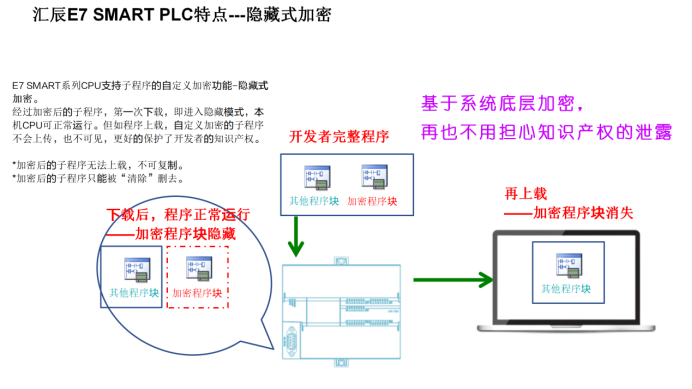

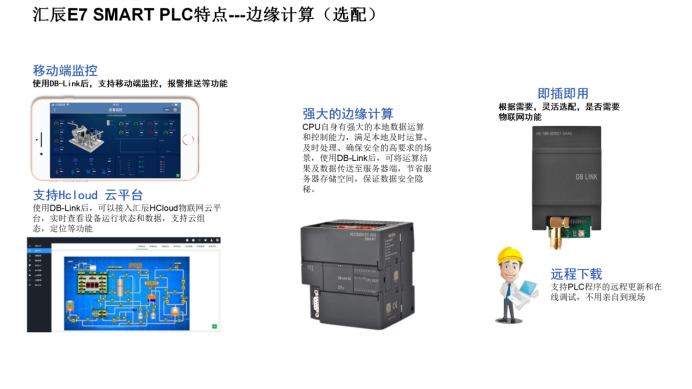

該項目主控系統選用匯辰E7-200SMART PLC，使用CPU本體自帶的以太網口與觸摸屏通信，通過擴展的熱電阻模擬塊采集水管的溫度，擴展模擬量輸入模塊用于采集水管溫度與壓力，以及變頻器的電流、頻率，擴展模擬量輸出模塊用于調節變頻器的頻率以及現場閥門開度調節。

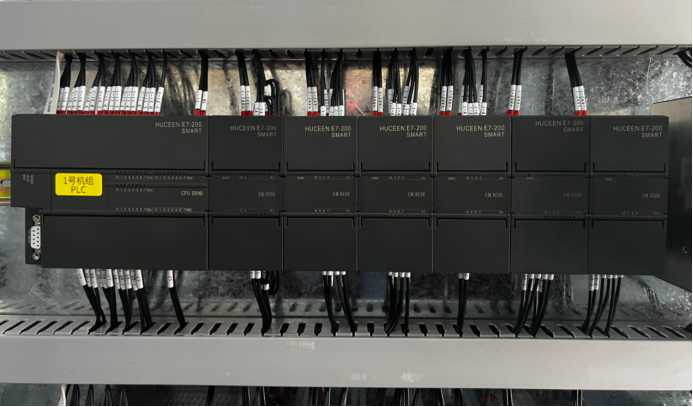

2號機組PLC

主要功能：

水泵輪訓：多泵自動循環切換，避免水泵因長期使用或長期停用造成磨損或銹蝕。

聯鎖保護：缺水保護、水泵故障保護、變頻器故障報警，啟用保護自動停泵，故障消除自動啟動水泵。

溫度補償：可根據室外溫度自動調節設置溫度。

自動補水：啟動自動補水時，設備無需人員值守，循環管道的壓力自動恒定在目標設定值。
