匯辰E7-200Smart PLC在集中供暖節能調控系統中的應用

概述

城市集中供熱系統在我國北方地區比較普及，熱電廠將熱水通過城市管網輸送到各個換熱站點,再通過換熱機組以及水泵將熱水輸送至小區、寫字樓等場所；當集中供熱面積越來越大，其供熱運行能耗也越來越受到行業的重視。導致能耗過大的主要因素是供熱水“大流量，小溫差運行”，從而造成了水力不平衡，固解決水力平衡是集中供暖的節能根本。

項目介紹

   該項目為某大型商圈的集中供熱節能調控系統，劃分為酒店、浴池、飯店、商場等10個獨立的子系統。換熱器提供的熱水分別接入10個子系統中，每一個子系統包含調節閥、換熱器、溫度傳感器與二次供水泵組建成一個獨立的“小”換熱站；通過檢測“小”換熱站二次回水的實際溫度控制一次供水管調節閥門的開度，從而控制換熱器供水的流量來實現供水水力均衡的節能效果。

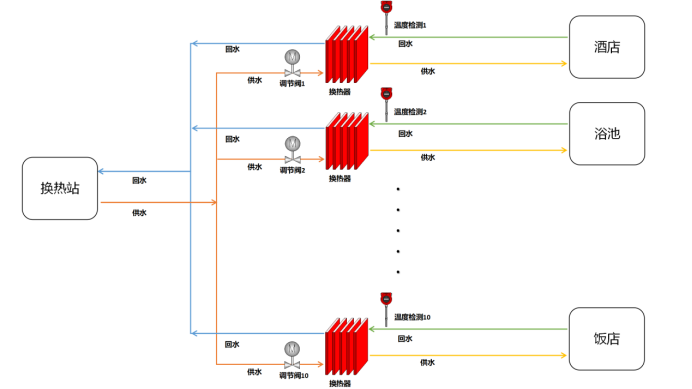

工藝流程

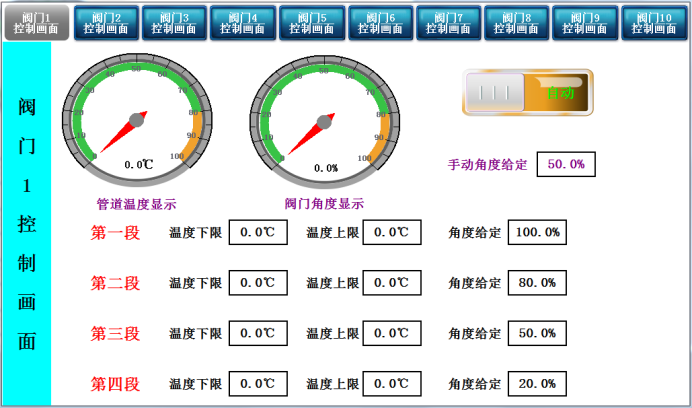

觸摸屏畫面圖

現場視頻

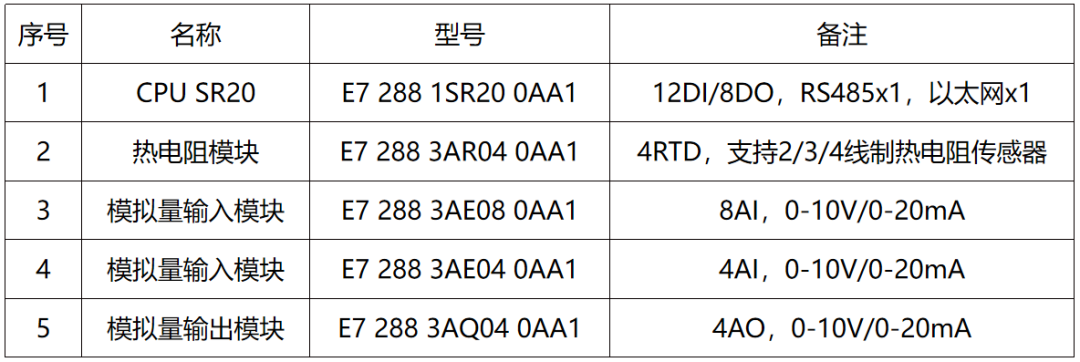

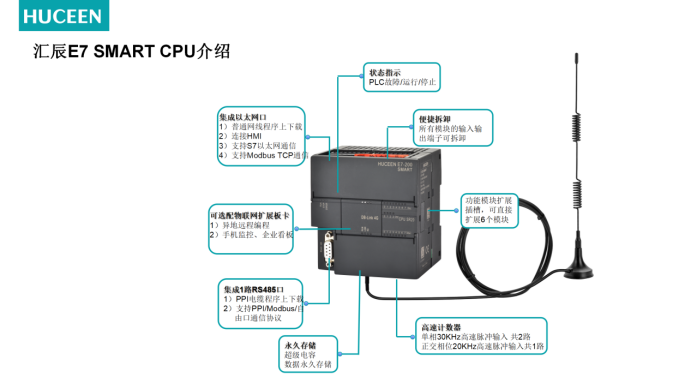

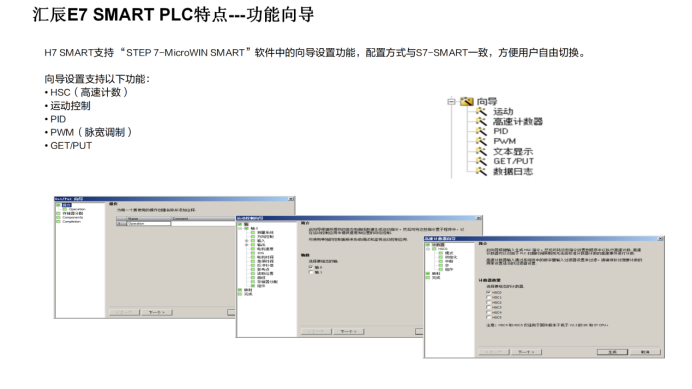

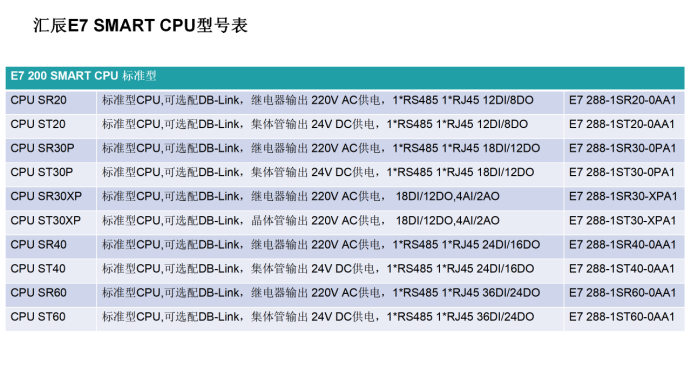

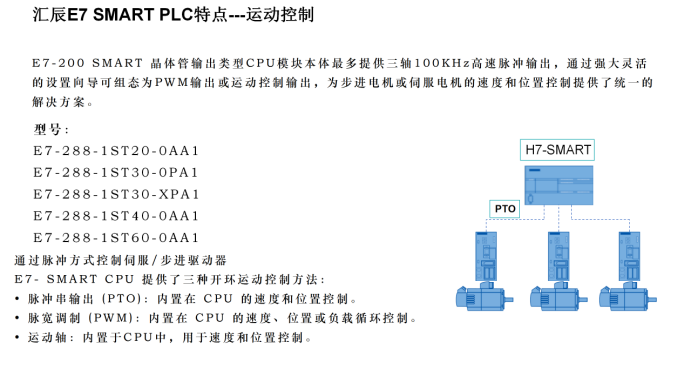

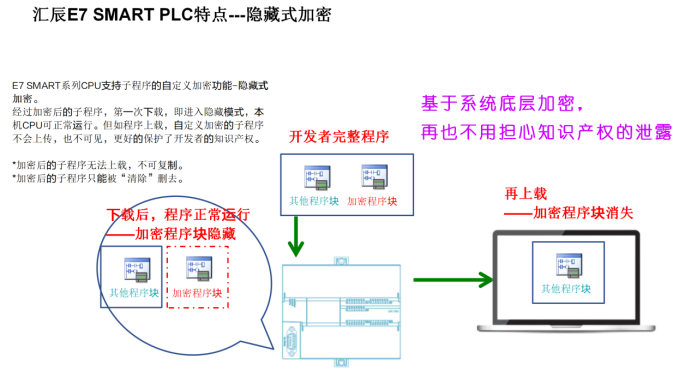

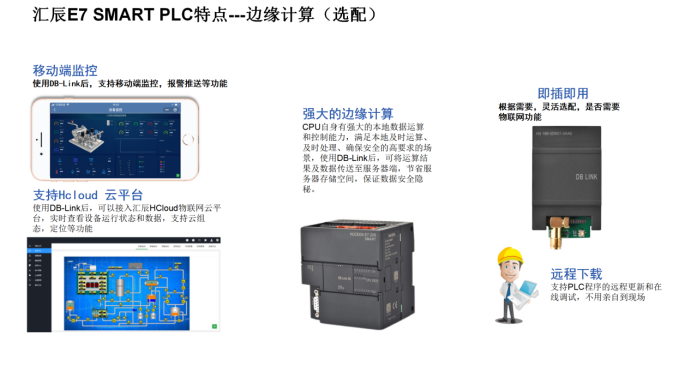

PLC控制系統配置

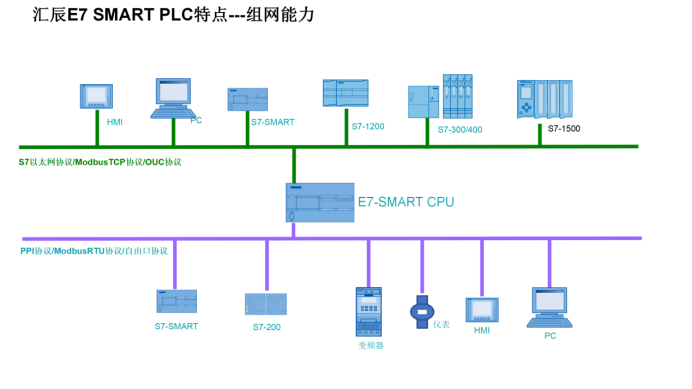

  該項目主控系統選用匯辰E7-200SMART PLC，使用CPU本體自帶的以太網口與觸摸屏通信，通過擴展的熱電阻模擬塊采集二次回水管的溫度，通過擴展的模擬量輸入模塊采集一次供水管流量調節閥門的開度位置，通過擴展模擬量輸出模塊實現調節閥門的開度控制。

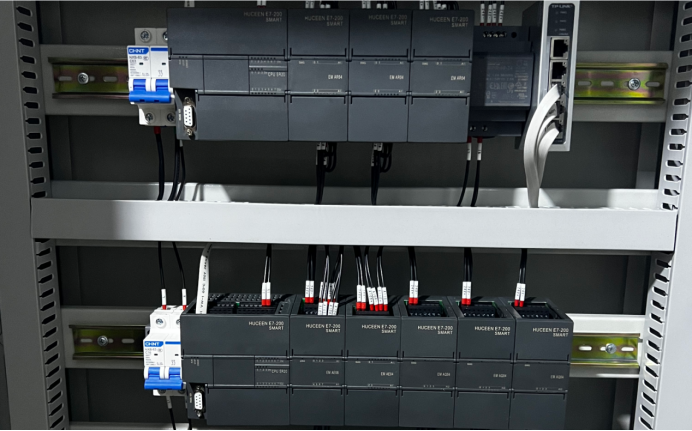

PLC照片

PLC柜

主要功能

  手動控制：操作員可以通過觸摸屏對系統中所有閥門的開度進行控制。

  自動調節：PLC根據工程師提前設計好的算法，通過二次回水溫度與設定溫度的溫差自動調節一次供水閥門的開度，實現供水流量的節能效果。
