匯辰H7-200Smart 經濟型模擬量模塊 在冷水螺桿機組中的應用

引言

       現在商業和工業的中央空調系統中，主要有風冷和水冷兩大類組成，在這基礎上再延伸有風－風機組、風－水機組、水－水機組、水－風機組等等，而水冷螺桿機組在水冷中是最具代表性的；水冷螺桿機組一般放在地下室、地面機房等室內空間。雖然有擋風遮雨的棚或屋，但在夏天高溫高濕的惡劣天氣，對電器元件也是一種考驗。

項目介紹

       水冷螺桿機組通常在冷凍水泵和冷卻水泵正常工作，以及管道水流量滿足系統運行的情況下，當水溫滿足要求的前提下啟動壓縮機，壓縮機工作后產生的高溫高壓的制冷劑（氣態）經過冷凝器的冷卻→干燥過濾器→節流裝置膨脹閥→蒸發器→形成低溫低壓的制冷劑（氣態）返回到壓縮機形成一個循環制冷系統。

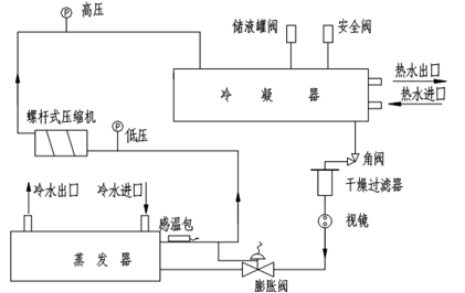

流程圖

因?yàn)橹醒肟照{(diào)的核心制冷部件就是壓縮機，所以針對壓縮機的制冷系統需更好的保護，如相序保護（含逆相、缺相、錯相等）、電流過載保護、排溫過高保護、壓縮機內部保護模塊、高低壓保護、水流量保護等。

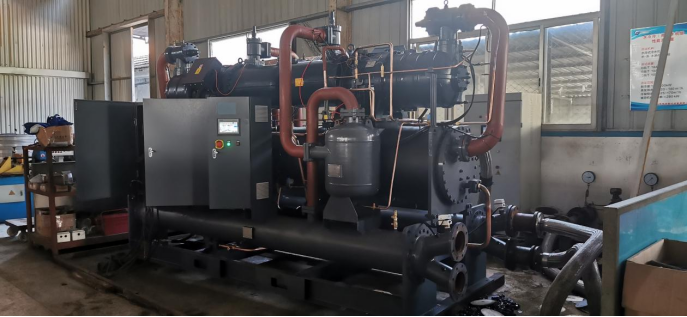

現場設備

PLC控制系統配置

PLC配置表

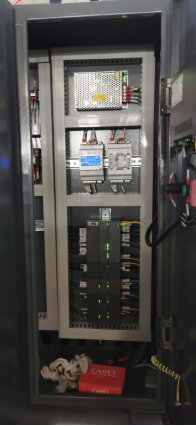

                                                                                  控制柜1                                                                                控制柜2

匯辰H7-200Smart經濟型模擬量模塊介紹

經濟型模擬量模塊是匯辰工程師通過對多個行業的深入調研，總結終端用戶的實際使用習慣以及痛點而規劃的一整套產品系列，具有以下特點：

      單一信號：單個模塊所有信號輸入類別分為全電壓型或者全電流型。

      超高性?xún)r(jià)比：經濟型模塊相比較標準型模塊輸入信號類型由電壓電流混合變?yōu)榱思冸妷盒突蛘呒冸娏餍?，?duì)應的也刪減掉了不必要的信號檢測原件，從而降低了模塊的成本。

      超強抗干擾性：經濟型模塊相比標準型模塊電路更加簡單，并且研發人員在設計時又對其做了優化，從而使得極大地提升了經濟型模擬量模塊的抗干擾性能。

      優化模塊接線：經濟型模塊對接線方式做了一些修改，使得用戶在使用二線制電流傳感器（無源型電流傳感器）時更加方便接線。

應用體會

1.匯辰自動化整套解決方案，性能穩定，可靠！

2.PLC開發及調試思路與S7-200 smart一致，工程師無需再次學習，完美過渡。

3.性?xún)r(jià)比高，提升客戶產品的價比。

4.優質的技術服務，匯辰幫助客戶從工藝分析、方案設定、選型到產品使用全套的服務。
