匯辰IM155 Porfinet分布式IO在冷熱源群控系統中的應用

什么是冷熱源群控系統？

       冷熱源群控系統是通過對多臺中央空調冷熱源機組和外圍設備（包括冷凍?泵、冷卻?泵和冷卻塔等）的?動化控制使達到節能、精確控制和操作維護?便的功效。系統采集和控制各類輸?輸出信號，實現多臺冷熱源機組的遠程管理控制，同時也把冷凍?泵、冷卻?泵和冷卻塔等聯鎖控制納?管理。冷熱源群控系統中的監控計算機監測和控制這些設備的各種重要參數，并作為管理者的操作界?。在該界?上，可通過對設備的運?狀態了解，設定或修改各類運?參數，如設定機組運?時間表、修改機組的出?溫度控制值等。

項目介紹

       本項目為某大廈機房冷熱源群控系統，通過現場控制器和上位機的通訊，實現對空調機房設備及末端設備進行集中管理和監控，從科學的能源管理出發，降低中央空調的管理成本和運行能耗，實現機房的無人值守，確保中央空調的安全運行，最大限度的提高中央空調系統的運行效率。

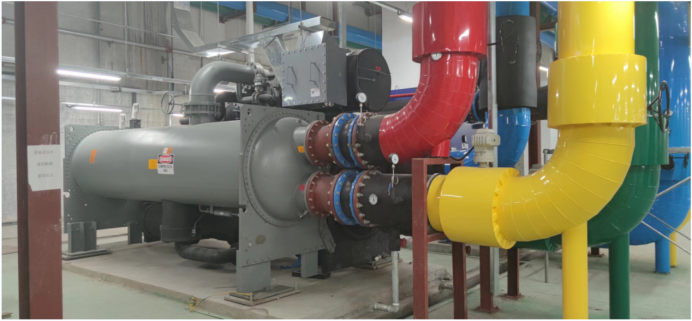

冷熱源機組

PLC系統配置

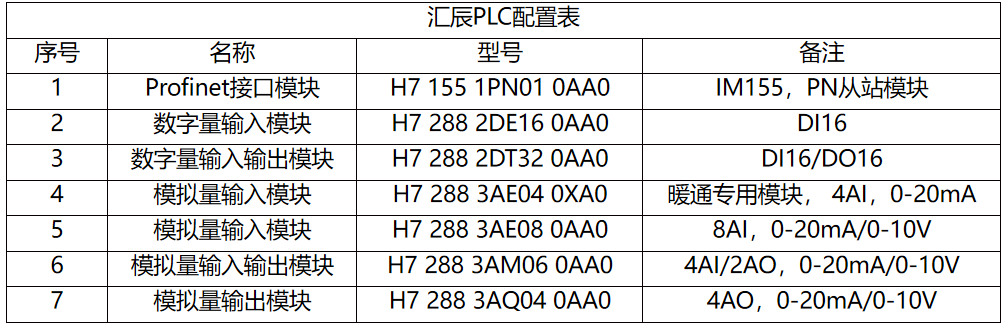

       該項目分為20個控制站點，每套站點主控系統選用SIMATIC S7-1200 搭配 匯辰IM155 Profinet分布式IO方案。S7-1200作為Profinet 主站CPU，并擴展RS485口通過Modbus RTU協議與現場機組進行數據交互；通過Profinet協議擴展匯辰IM155 Profinet從站模塊，并在IM155模塊后根據工藝需求擴展相應的IO模塊，用于控制與檢測水泵、閥門。以及采集房間溫度、管道溫度壓力等數據。

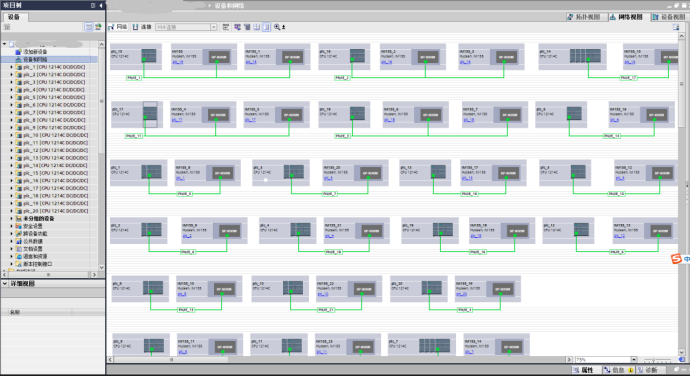

博途軟件中網絡拓?fù)鋱D

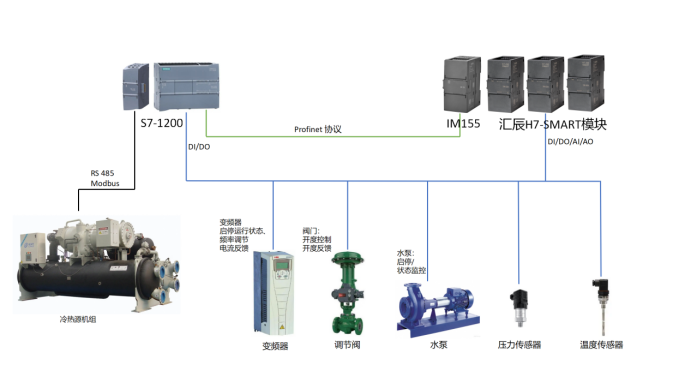

控制系統網絡拓?fù)鋱D

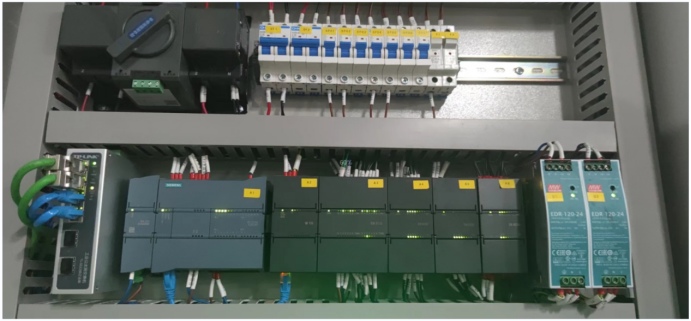

現場PLC照片

主要功能：

       設備群控：可以實現系統內所有主機、循環水泵、冷卻塔、閥門等設備的控制調節，狀態監控。

       智慧維保：可以自動計算機器運行時間，自動提示用戶維保。

       節能控制：根據系統中冷（熱）負荷自動計算出開機數量，調節最優組合，實現高效節能。

       設備聯鎖：實現主機、循環水泵、冷卻塔、閥門等設備的軟聯鎖開關控制。
