匯辰IM155分布式IO在冷凍機廢熱回收控制系統中的應用

什么是廢熱回收技術？

       空調在機房制冷的同時，需要往大氣中排出熱量，這種熱量就是常說的廢熱，不僅無用，而且會產生熱污染；熱回收技術是利用這部分熱量來獲取熱水，實現廢熱利用的目的。在壓縮機在制冷運行中排放出的高溫冷媒蒸汽與加濕冷水的熱交換，將壓縮機排出的熱量轉換成可以被利用的熱水，隨著國家對節能減排的倡導，熱回收技術的應用也越來越廣泛。

項目介紹

       該項目為某養殖場空調機房廢熱回收系統，現場所有制冷機組的冷卻水出水進入熱交換器，將一部分熱量加熱生活用水并通過水泵輸送至生活區，對每個區域增加一組溫度傳感器與調節閥門實現用水的恒溫控制。

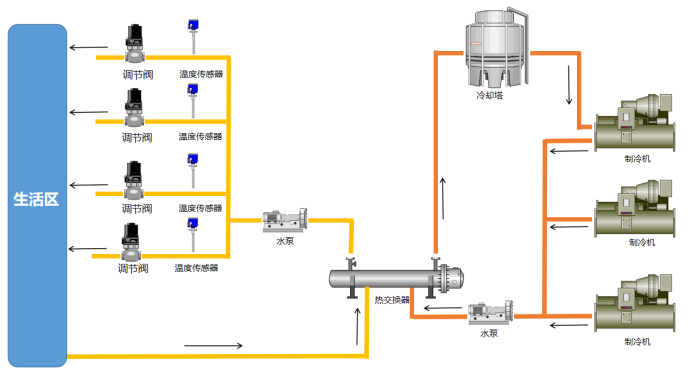

工藝示意圖

制冷機組

熱量表與閥控

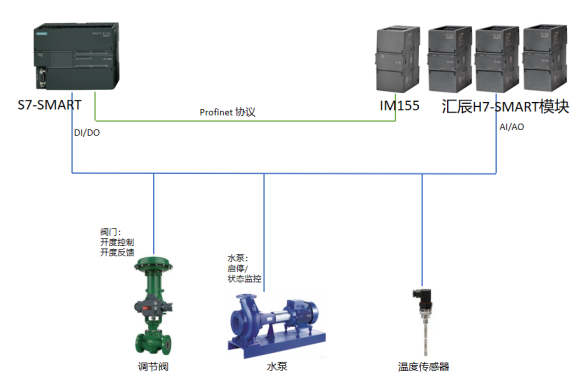

PLC控制系統

       項目主控系統選用SIMATIC S7-200SMART CPU 搭配 匯辰IM155 Profinet分布式IO方案。 S7-200SMART作為Profinet 主站CPU，通過本體的數字量點位控制水泵的啟停；通過Profinet協議擴展匯辰IM155 Profinet從站模塊，并在IM155模塊后擴展模擬量輸入模塊用于采集水管溫度，擴展模擬量輸出模塊用于現場閥門開度調節。

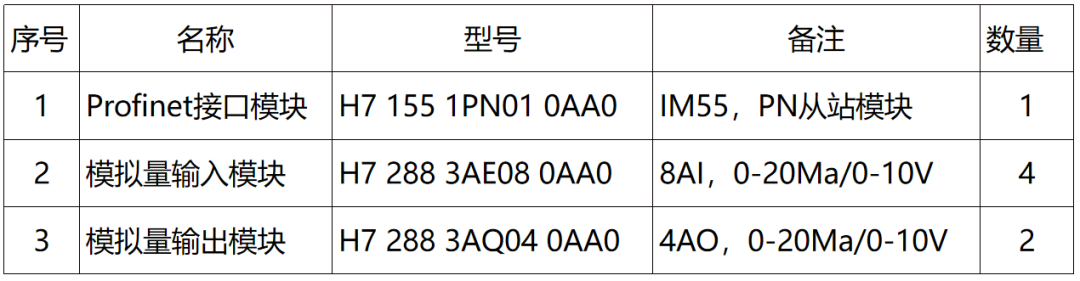

PLC配置表

現場PLC

控制柜

主要功能：

       水泵輪訓：多泵自動循環切換，避免水泵因長期使用或長期停用造成磨損或銹蝕。

       恒溫調控：通過設定溫度與實際溫度的溫差調節管路中閥門的開度，實現熱水的恒溫控制。
