裱紙機的功能介紹
裱紙是利用紙的自然張力，用膠把用水打濕的紙粘到紙板、木板等物體上，晾干后紙張非常平整，過去一般是繪圖和作畫的前期準備，現在主要用于紙箱、紙盒的加工。
項目介紹
裱紙機由送紙機構，裱紙機構和壓紙機構組成，在送紙機構上并列設置兩個風頭，在裱紙機構上設置有中間定位機構，將裱紙機構分為兩個走紙道，在裱紙機構的兩側邊設置有翼形彈簧片，中間定位機構是由中間定位導向塊和升降機構組成，中間定位導向塊與升降機構連覆膜就是將塑料薄膜涂上粘合劑，將其與以紙張為承印物的印刷品，經橡皮滾筒和加熱滾筒加壓后合在一起，形成紙塑合一的產品。經過覆膜的印刷品，由于表面多了一層薄而透明的塑料薄膜，表面更加平滑光亮。這種機器覆膜是一次成型，所用耗材上已經涂好膠水，覆膜時通過加熱融化膠水，再通過加壓將膜粘合在印刷品上。

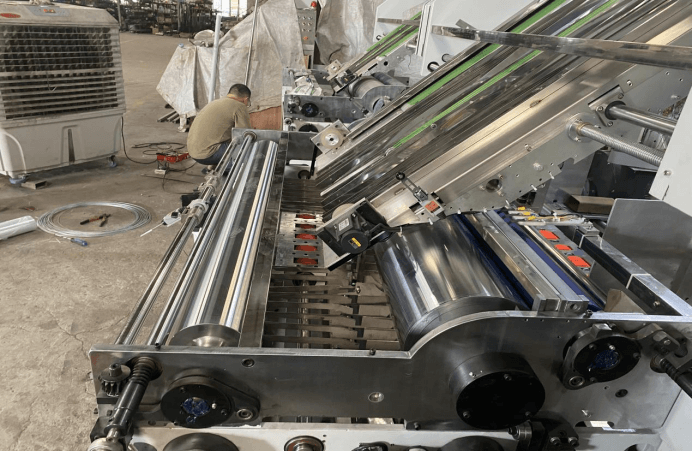

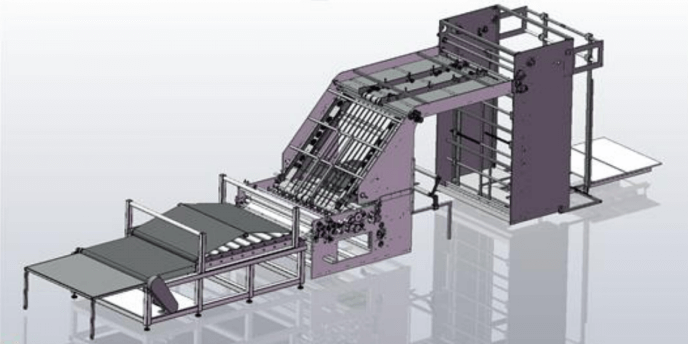

整體概圖
PLC控制系統配置

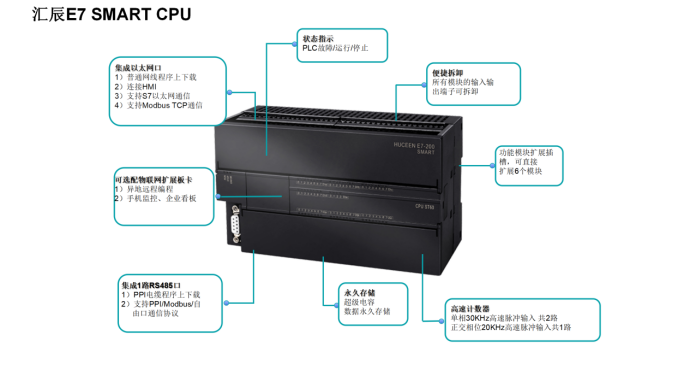

該項目主控系統選用匯辰E7-200SMART PLC，使用CPU本體自帶的以太網口與觸摸屏通信，通過模擬量模塊來采集溫度、壓力等傳感器的實時值。
關鍵技術
底紙給紙技術
改善了大幅面底紙給紙，當速度增大時，單位時間給出的底紙量需要增大，在不增加人工給紙頻率的基礎上，給紙臺上一次施加的底紙量就要增大，底紙輸送帶上的壓力就增大，底紙不易分離的問題。
面紙輸送技術、定位技術
降低了由于面紙比較薄，在傳送過程中容易出現彎曲，所以如何保證其在高速狀態下能夠平穩地向前運動是提高大幅面裱紙機速度的一項關鍵技術。紙張幅面越大，面紙和底紙之間的裱合精度越不容易保證的問題。
壓合單元
添加了由于紙張幅面加大，底紙和面紙裱合在一起時，其相互之間的作用力也需要加大，對壓合輥的進行剛度校核的功能。

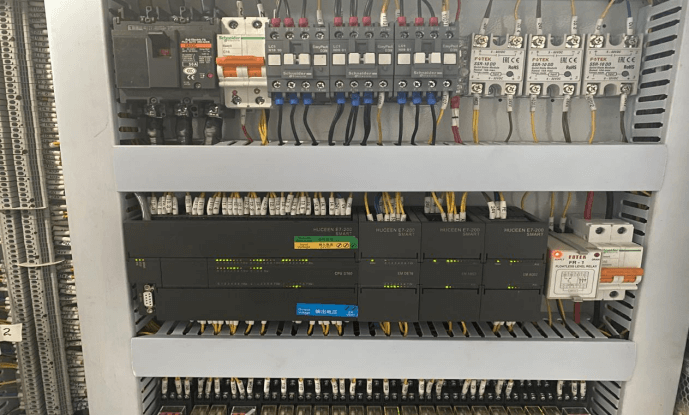

裱紙機控制柜PLC

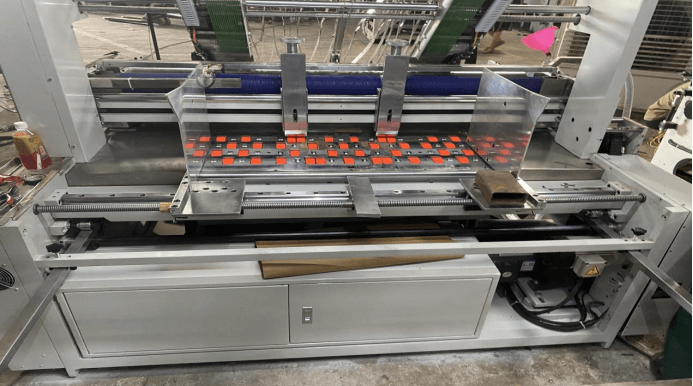

送紙機構
裱紙機構

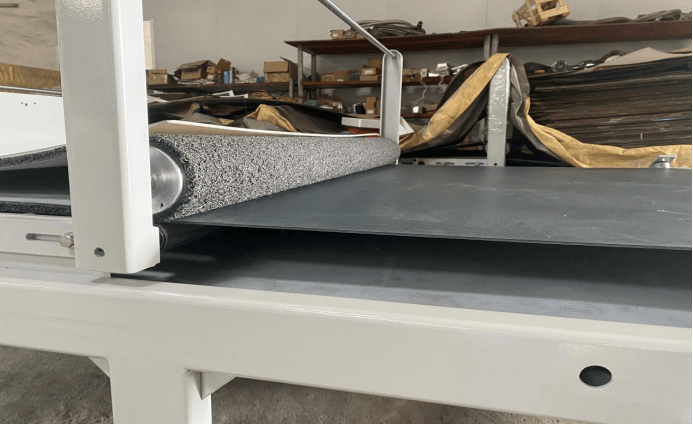

壓紙機構
主要功能：

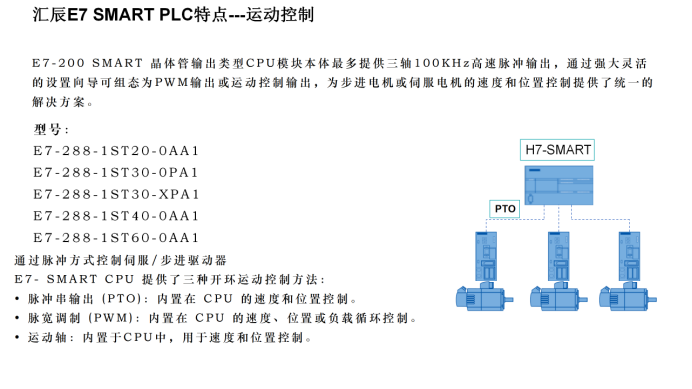

1. 使用高速脈沖輸出給伺服電機提供運動信號，以便于控制推規動力源-鏈輪軸的速度，采用變速輸紙來實現面紙的無沖擊輸送。
2. 紙張的幅面不同，則壓合輥之間的跨距隨之改變，在壓合輥所需的壓力也隨之改變，對不同厚度的紙張進行裱合時，壓合輥之間的壓力不同，通過模擬量采集進行邏輯控制，達到適度的壓力調節。
