攔河閘的功能介紹
河道上用以調節上游水位和控制下泄水流流量的水閘，又稱攔河節制閘。攔河閘的主要作用是：枯水期關閉閘門抬高上游水位，以滿足航運、灌溉、發電引水和城鎮供水的要求；汛期開閘泄洪，使上游供水位不超過防洪限制水位，同時控制下泄流量，使其不超過下游河道的安全泄量。在多沙河流上，攔河閘還擔負排淤泄沙的任務，盡量保持原來河床的水沙平衡狀態。
項目介紹
該攔河閘位于廣東省東莞市高埗鎮，水利局于2022年初組織對該排澇閘站進行升級改造，更新了受損的電氣和控制設備，我公司為該項目配套提供了主控CPU以及模塊等控制系統。

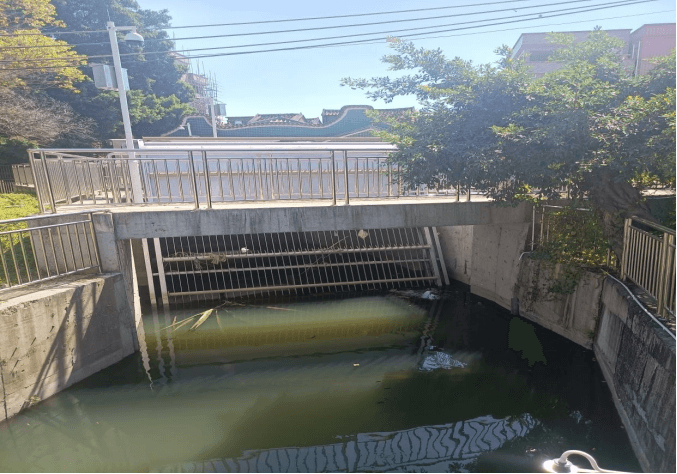

排澇閘站

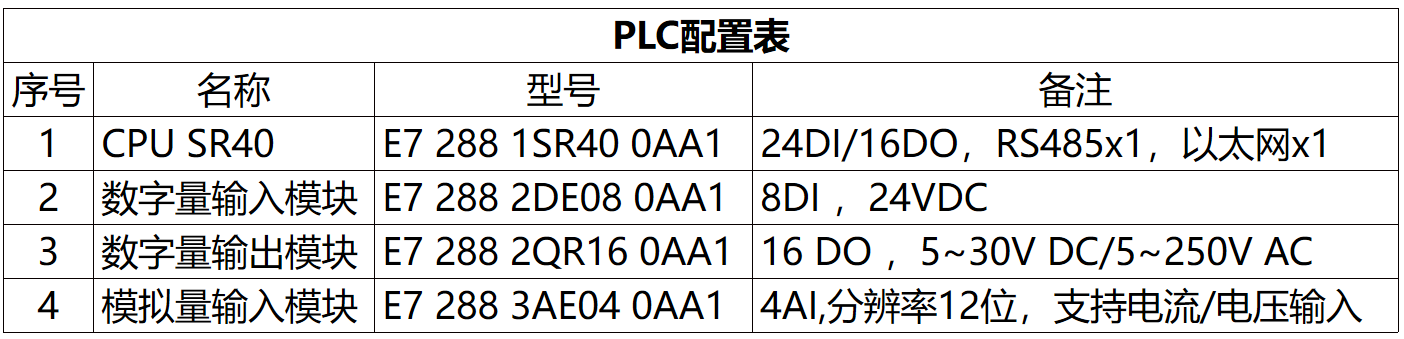

PLC控制系統配置

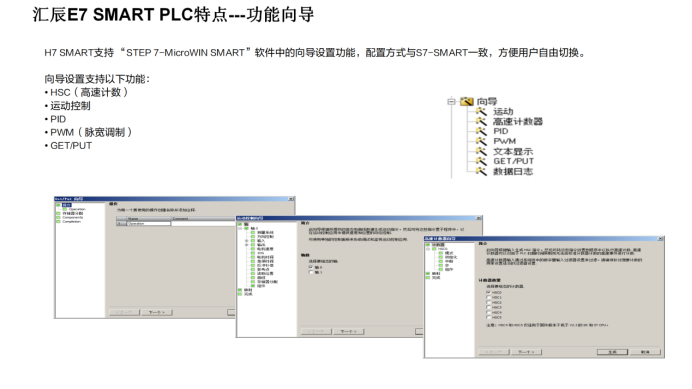

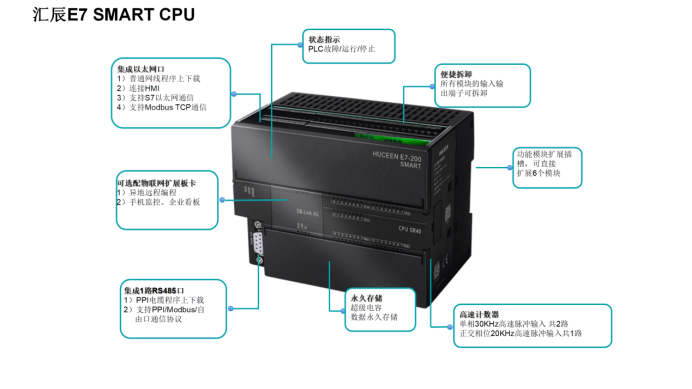

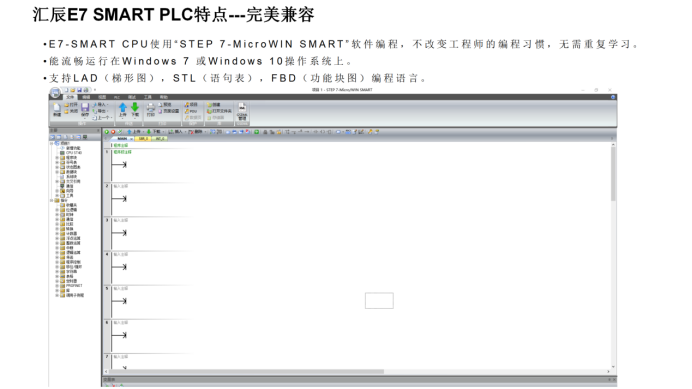

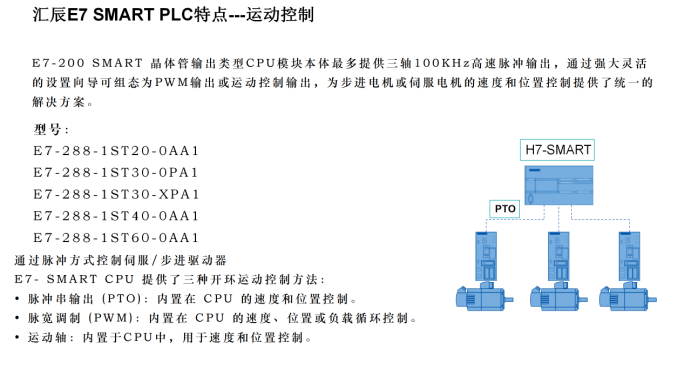

該項目主控系統選用匯辰E7-200SMART PLC，使用CPU本體自帶的以太網口與觸摸屏通信，通過模擬量模塊來采集液位傳感器，開度儀等設備的實時值，達到監測內河、外河水位，以及閘門開度等數據的目的，且通過物聯網功能做到水位超高時自動提醒的功能。
運行控制
現場手動控制——通過現場測控終端手動控制閘門的升、降、停和排澇泵組的啟動、停止。
遠程手動控制——通過物聯網監控軟件遠程手動控制閘門的升、降、停和排澇泵組的啟動、停止，支持遠程調節閘門開度，實現現場無人值守。
邏輯自動控制——閘門、排澇泵組根據內河和外河水位自動啟、閉，無需人為干預，實現智能化自主運行。

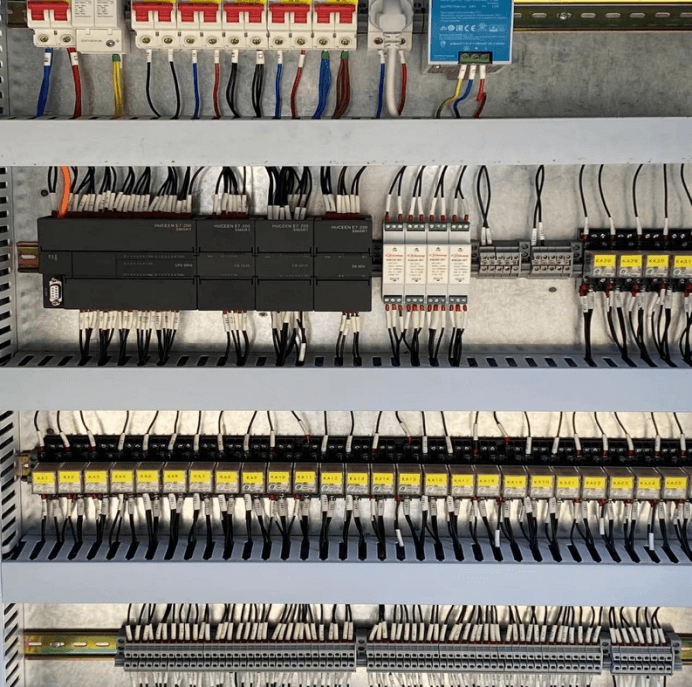

排澇閘控制柜PLC

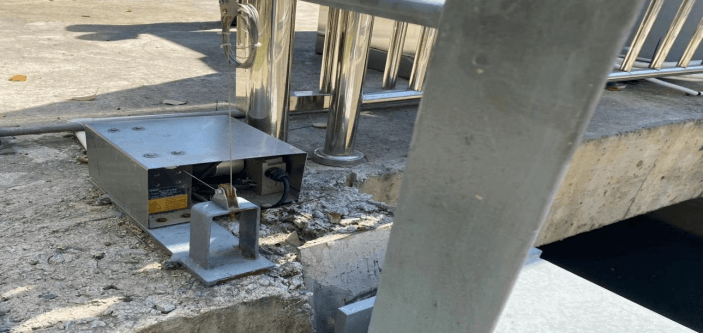

開度儀

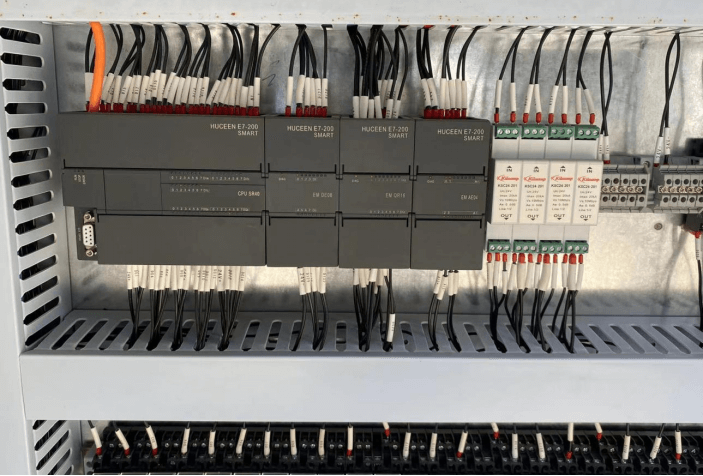

電控柜實拍圖
主要功能
排澇泵站負責汛期將內河中的洪水排放到外河，主要設備為1臺排澇泵和1座電動閘門，具體如下：
① 當內河水位達到警戒水位、外河水位低于警戒水位時，放下閘門，內河河水經閘門自流到外河中，默認閘門全開。
② 當外河水位達到警戒水位時，為防止外河河水倒灌到內河，關閉閘門；當內河、外河水位均達到警戒水位時，開啟內河中的排澇泵，將內河河水強行排放到外河中。
③ 當內河水位低于警戒水位時，關閉排澇泵。
