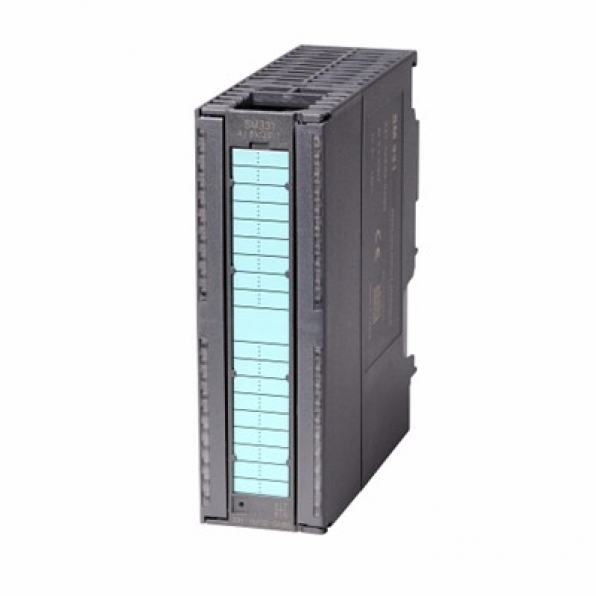

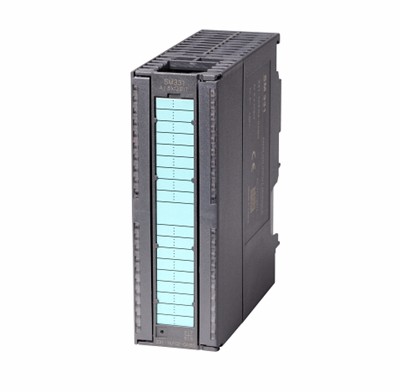

| 型號 | SM331 8AI 電流/電壓/熱電阻 | |
| 訂貨號 | H7 331-1KF02-0AB0 | |
| 產品描述 | 8通道模擬量輸入，電流/電壓/熱電阻測溫模塊；分辨率13位 | |
| 常規數據 | 尺寸W×H×D(mm) | 40 x 125 x 117 |
| 功耗 | 典型值 1 W | |
| 背板總線電流 | 120mA | |
| 電源電壓 | / | |

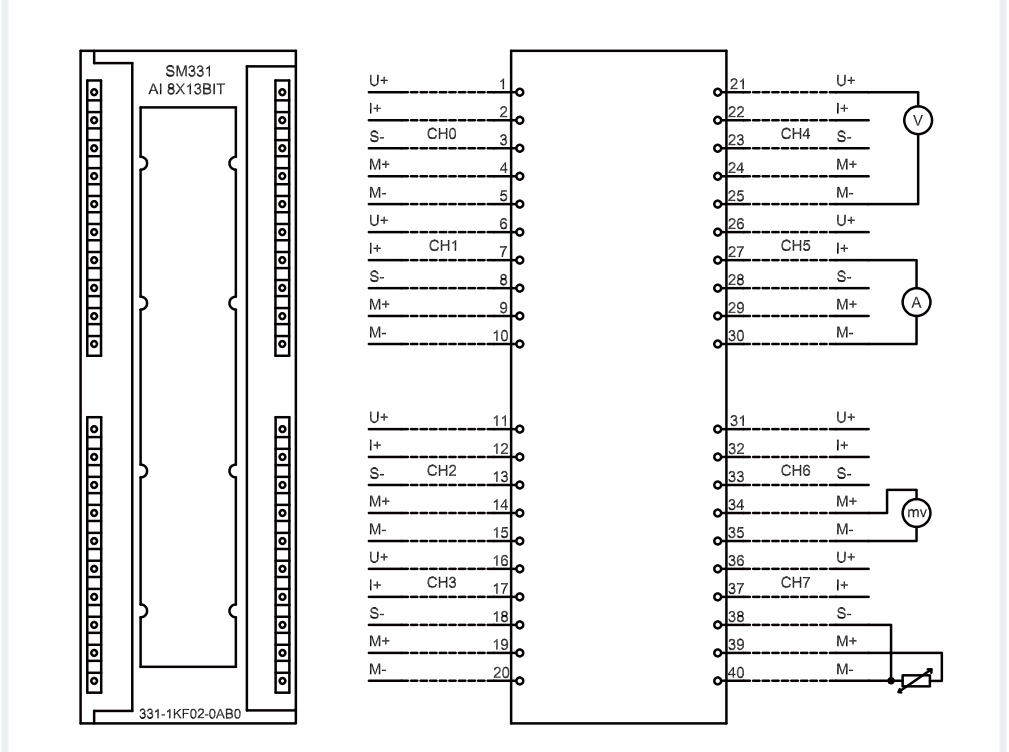

| 前連接器 | 40針前連接器 |
| 輸入路數 | 標準 | 8 |
| 阻性傳感器 | 8 |
| 阻性傳感器的恒定電流 | 電阻溫度計和電阻測量 0 ? 到 600 ? | 0.8mA |
| 電阻測量 0 到 6 k?， PTC，硅溫度傳感器 | 0.2mA |
| 輸入類型及范圍 | 電壓 | ±50mV、±500mV、0V到10V、±1V±5V、±10V、1V到 5V |
| 電流（4線） | ±20mA、0mA到20mA、4mA到20mA | |
| 電流（2線） | / | |
| 電阻器/PTC | 0k?到6k?、0?到600?、PTC | |
| 熱電阻 | Pt100（標準/氣候）、Ni100（標準/氣候）、Ni1000（標準/氣候）、LG-Ni1000（標準/氣候）、 KTY83/110、KTY84/130 | |
| 熱電偶 | 無 |
| 基本誤差限制（25°C 時的操作極限） | 電壓 | ± 0,3 % |
| 電流 | ± 0,3 % | |
| 電阻 | ± 0,3 % | |
| 溫度 | RTD標準型：±1K、RTD氣候型：±2 K |
| 溫度補償 | 內部溫度補償 | 無 |
| 通過補償插口外部溫度補償 | 無 | |
| 0 °C 參比接點的溫度補償 | 無 |
| 中短/診斷/狀態信息 | 超限中斷 | 無 |
| 診斷中斷 | 無 | |
| 診斷信息可讀 | 有 | |
| 分辨率 | 12位+符號位 |
| 電氣隔離 | 通道之間 | 無 |
| 通道與背板總線之間 | 支持 | |
| 導線長度 | 200m；50 mV時，最長50m |
