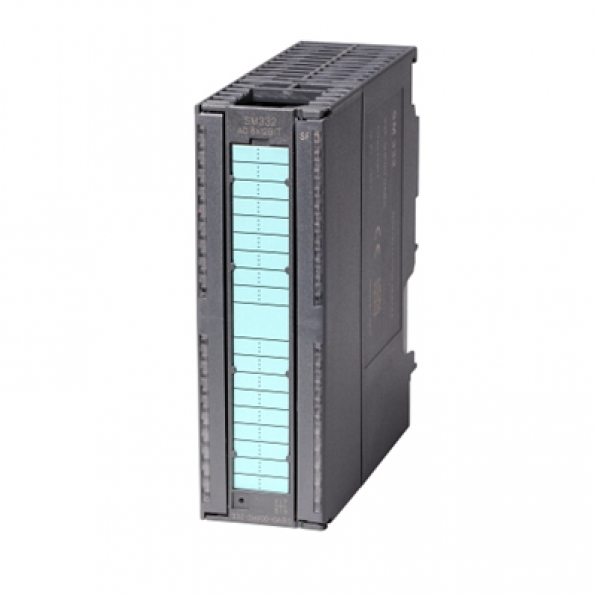

| 型號 | SM332 8AO 電流/電壓 | |
| 訂貨號 | H7 332-5HF00-0AB0 | |
| 產品描述 | 8通道模擬量輸出模塊 分辨率12位 | |
| 常規數據 | 尺寸W×H×D(mm) | 40 x 125 x 117 |
| 功耗 | 典型值 3 W | |
| 背板總線電流 | 30mA | |
| 電源電壓 | DC24V | |
| 前連接器 | 40針前連接器 |
| 模擬輸出 | 輸出路數 | 8 |
| 短路保護 | 有 |
| 輸出范圍 | 電壓 | ±10V、0V到10V、1V到5V |
| 電流 | ±20mA、0mA到20mA、4mA到20mA |
| 基本誤差限制（25°C 時的操作極限） | 電壓 | ± 0,4 % |
| 電流 | ± 0,6 % |
| 穩定時間 | 阻性負載 | 0.2 ms |
| 容性負載 | 3.3 ms | |
| 感性負載 | 0.5 ms(1mH)、3.3 ms(10mH) |
| 中短/診斷/狀態信息 | 診斷中斷 | 可編程 |
| 診斷信息可讀 | 支持 | |
| 分辨率 | 12位 | |
| 轉換時間（每個通道） | 最大 0.8 ms | |
| 停機設置替換值 | 不支持 |
| 電氣隔離 | 通道與背板總線之間 | 支持 |
| 通道和供電電源之間 | 支持 | |
| 通道和負載電壓 L+ 之間 | 支持 | |
| 導線長度 | 200m |
| 最大負載能力 | 電壓輸出 | 最小5000Ω |
| 電流輸出 | 最大500Ω |
