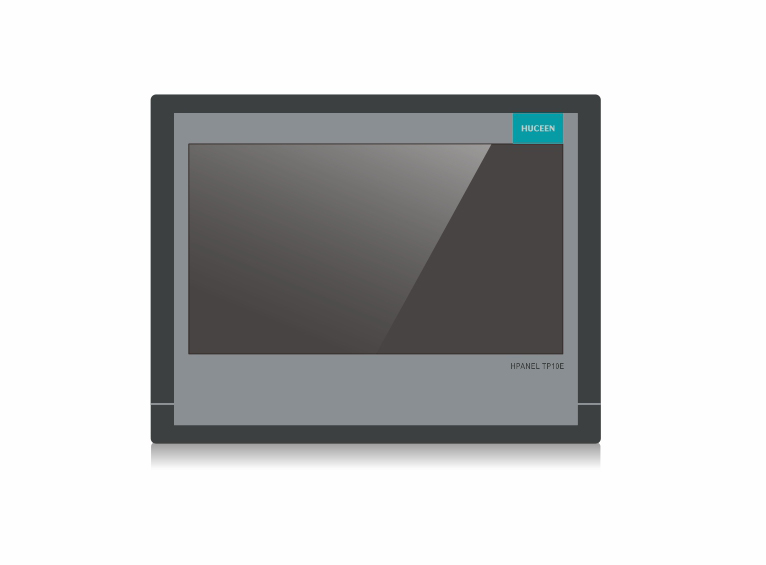

| 型號 | HPanel 1000E | |
| 訂貨號 | H7 610-0CE00-0XA0 | |
| 產品描述 | 分辨率：1024×600；色彩：24位； 亮度：400 cd/m2；背光：LED；LCD壽命：50000小時；觸摸屏：4線工業電阻觸摸屏（表面硬度4H）； | |
| 硬件參數 | 顯示屏 | 10.1”TFT LCD屏 |
| 型號 | H7 610-0CE00-0XA0 | |
| 分辨率 | 1024×600 | |
| 色彩 | 24位 | |
| 亮度 | 400 cd/m2 | |
| 背光 | LED | |
| LCD壽命 | 50000小時 | |
| 觸摸屏 | 4線工業電阻觸摸屏（表面硬度4H） | |
| CPU | 600MHz ARM Cortex-A8 | |
| 存儲器 | 128M Flash + 128M DDR3 | |
| RTC | 實時時鐘內置 | |
| SD卡 | 支持 | |
| 以太網 | 1路10M/100M自適應 | |
| SD卡 | 支持 | |
| USB端口 | 1個USB Device 2.0端口；1個USB Host 2.0端口 | |
| 程序下載方式 | USB從口/U盤/SD卡/以太網 | |
| 串行通訊端口 | COM1:RS232/RS485/RS422;COM3:RS232 |
| 電氣規格 | 額定功率 | < 10W |
| 額定電壓 | DC24V，可工作范圍 DC 9V~28V | |
| 電源保護 | 具備雷擊浪涌保護 | |
| 允許失電 | < 5mS | |
| CE&RoHS | 符合EN61000-6-2:2005，EN61000-6-4:2007標準 符合RoHS雷擊浪涌±1KV，群脈沖±2KV；靜電接觸4KV，空氣放電8KV |
| 環境要求 | 工作溫度 | 0~50℃ |
| 存儲溫度 | -20~60℃ | |
| 防紫外線 | 禁止在強紫外線環境下工作（比如陽光直射） | |
| 環境濕度 | 10~90%RH（無冷凝） | |
| 抗震性 | 10~25Hz（X、Y、Z方向2G/30分鐘） | |
| 冷卻方式 | 自然風冷 |
| 其他 | 防護等級 | 前面板符合IP65（配合平整盤柜安裝），機身后殼符合IP20 |
| 機械結構 | ABS工程塑料 | |
| 開孔尺寸 | 260mm×202mm | |
| 整機尺寸 | 273mm×213mm×36mm | |
| 整機重量 | 約850g |
高防護等級
主板三防噴涂處理，防潮濕、防高溫、防腐蝕、防油霧、防粉塵，適應惡劣的工業環境。
豐富的外圍接口
SD卡接口、USB Host、USB Slave、RS232、RS485、RS422等多種接口，滿足程序下載、調試及數據存儲的方便，也支持U盤/鼠標鍵盤等口占設備的接入。
多樣的圖庫原件
支持多種圖形文件導入，如JPG、BMP、GIF等，可通過不同的方式顯示數據的變化過程，如趨勢圖、XY圖、棒圖、表針等。
強抗干擾
設計時充分考慮工業現場復雜的電磁兼容環境，復合IEC標準，同時寬電壓輸入設計，電源波動時仍可安全使用。
多驅動協議
支持市面上絕大多數的主流PLC品牌及控制協議
完善的數據報表
具有強大的數據處理功能，報表、曲線、配方、報警、日志等。
