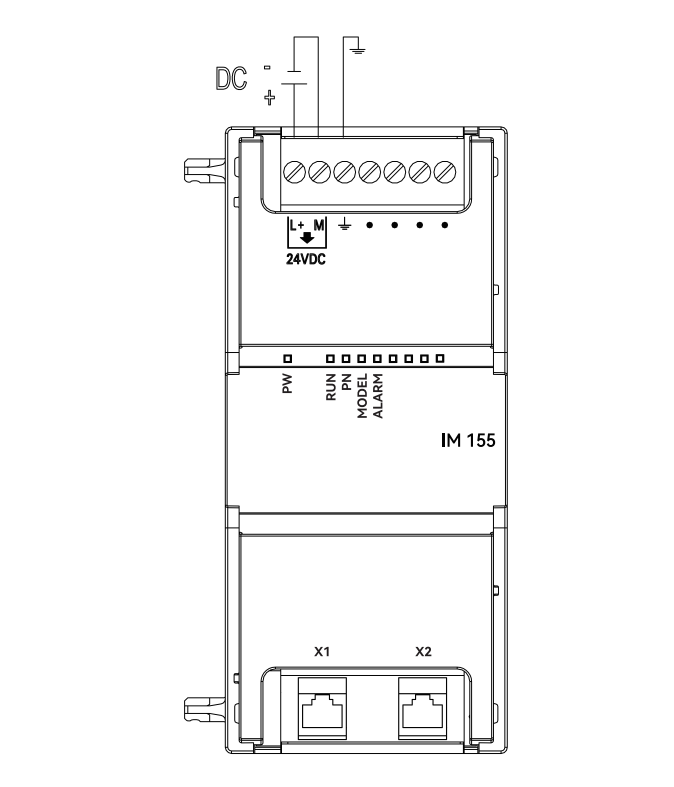

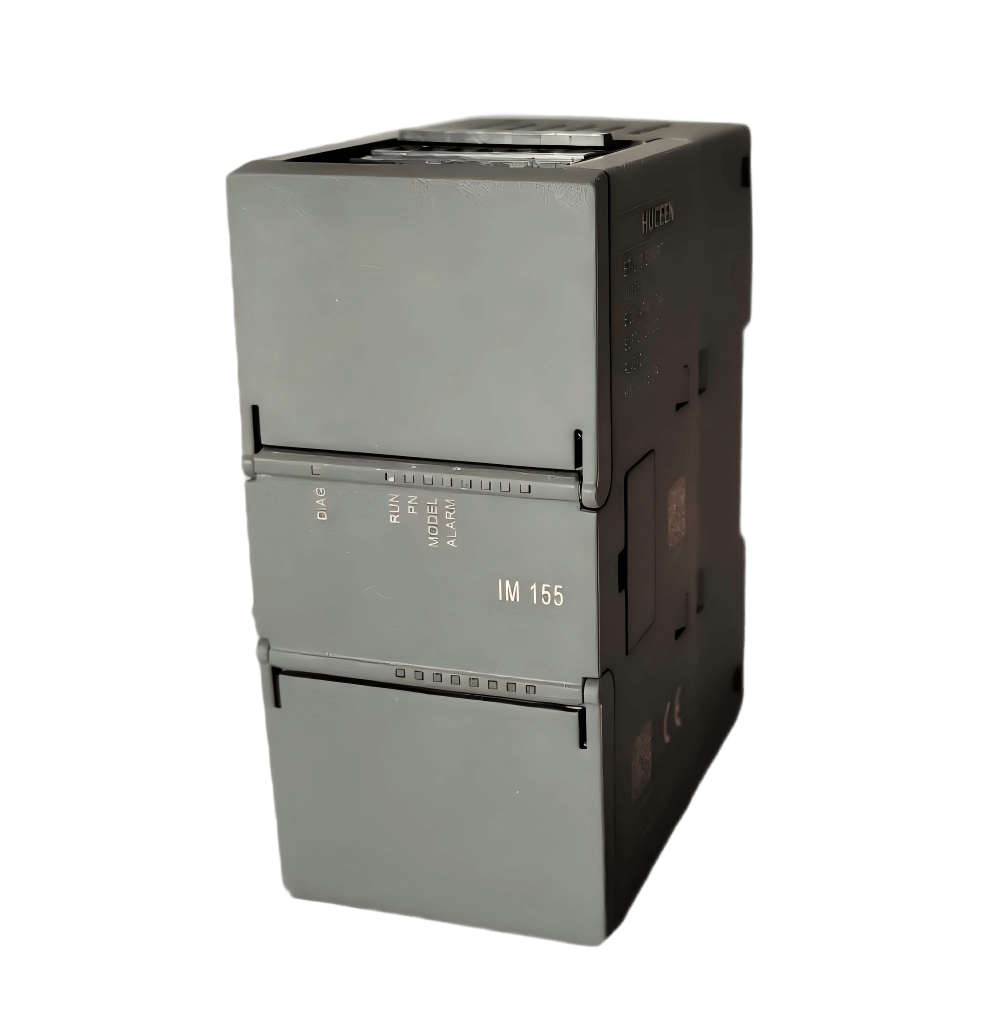

| 型號 | IM 155 | |
| 訂貨號 | E 288-4PN01-0AA1 | |
| 產品描述 | 基于以太網的PROFINET從站接口模塊,可擴展16個smart系列模塊 | |
| 常規規范 | 尺寸WxHxD（mm） | 47×100×81 |
| 電源輸入電壓 | 20.4-28.8VDC | |
| 電源輸入電流 | 0.8A（最大） | |
| 功耗 | 20W（最大） |
| PROFINET通訊參數 | 通訊接口 | 2個RJ45口 |
| 傳輸速率 | 100 Mbps,全雙開 | |
| 支持的以太網服務 | ping arp 網絡診斷（SNMP）/MIB-2 LLDP | |
| 最小的循環周期 | 5ms | |
| 第三方PROFINET主站 | 支持 | |
| 從站間通信距離最長 | 100m(100BASE-TX) | |
| 拓撲結構 | 支持星形 樹形 線型 環形拓撲結構 |
| 硬件組態功能 | 導入文件類型 | PROFINET GSD文件XML格式 |
| 擴展能力 | 支持16個SMART模塊擴展 擴展模塊可添加數字量模塊 模擬量模塊 溫度模塊 |
| 隔離與保護 | 接口隔離 | 網口變壓器隔離1500V |
| 電源保護 | 反接保護/超壓保護/欠壓保護 | |
| 功能說明 | 概述 | IM155通訊接口模塊是匯辰自動化為系統集成客戶開發的一款分布式IO模塊。 它具備高速以太網通訊，支持Profinet從站通訊協議，可掛載在Profinet主站設備下。 單個模塊可擴展16個smart模塊。 |
| 產品特點 | 高速以太網通訊 支持Profinet主從通訊協議 應用靈活可擴展smart系列模塊 |
