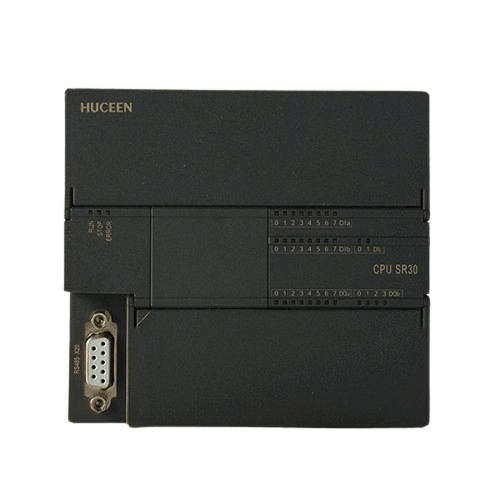

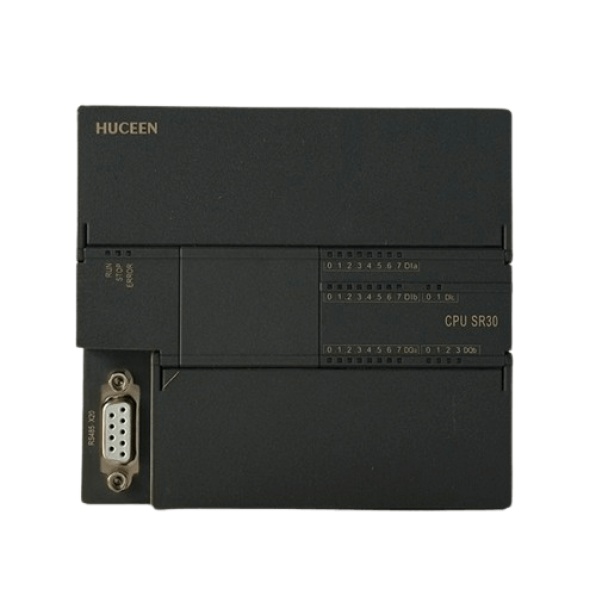

| 型號 | SR30 | |
| 訂貨號 | E7 288-1SR30-0AG6 | |
| 產品描述 | 物聯網版CPU SR30,繼電器 | |
| 常規規范 | 尺寸WxHxD（mm） | 110×100×81mm |
| 重量 | 480 | |
| 功耗 | 23W | |
| 可用電流（SM總線5V） | 1400mA | |
| 可用電流（傳感器電源24V） | 300mA |
| CPU規范 | 程序存儲器(KB) | 36 |
| 數據存儲器(KB) | 16 | |
| 保持性存儲器（KB) | 12 | |
| 掉電數據保存 | 永久 | |
| 本體集成I/O | ||
| 數字量 | 18輸入/12輸出 | |
| 模擬量 | ||
| 過程映像大小 | 256位輸入（I）/256位輸出（Q） | |
| 模擬映像 | 56個字的輸入（AI)56個字的輸出（AQ) | |
| 最大I/O模塊擴展數 | 最多6個擴展 | |
| 高速計數器（總） | 共6個 | |
| 單相 | 4個200KHz+2個30KHz | |
| 正交相位 | 2個100KHz+2個20KHz | |
| 脈沖輸出 | ||
| 定時器 | 非保持性（TON,TOF):192個;保持性：64個 | |
| 計數器總數 | 256個 | |
| 位存儲器（M） | 256位 | |
| 時間中斷 | 共2個，T32和T96分辨率為1ms | |
| 邊沿中斷 | 4個上升沿和4個下降沿 | |
| 時鐘 | 通常為7天，25°C時最少為6天 | |
| 存儲卡 | 支持 | |
| 信號擴展板 | 集成DB 206 NG |
| 性能規范 | 布爾運算時間 | 0.35uS/指令 |
| 字傳送時間 | 1.2uS/指令 | |
| 浮點運算時間 | 1.7uS/指令 |
| 通信規范 | 通訊接口 | 以太網：1 本體串行端口：2（DB9-RS485） DB板串行端口：1（CM01-RS485-RS232） |
| HMI設備 | 以太網：8個連接; 串行端口：4個連接; | |
| 編程設備 | 1個連接 | |
| 以太網鏈接數 | ||
| PUT/GET | 8個客戶端和 8 個服務器連接 | |
| 開放式用戶通信 | 8個主動和 8 個被動連接 | |
| 數據傳輸率 | 以太網：10/100 Mb/s RS485 PPI協議：9600，19200和187500b/s RS485 自由口：1200到115200b/s | |
| 隔離 | 以太網：變壓器隔離，1500VDC;RS485：無 | |
| 電纜類型 | 以太網：CAT5e屏蔽電纜 RS485：PROFIBUS網絡電纜 |
| 電源規范 | 電壓范圍 | 85-264VDC |
| 輸入電流（僅包括CPU) | 120VAC時130mA（無300mA的傳感器電源輸出）120VAC時250mA（帶300mA的傳感器電源輸出）240VAC時80mA（無300mA的傳感器電源輸出）240VAC時150mA（帶300mA的傳感器電源輸出） | |
| 輸入電流（包括CPU和所有擴展附件） | 120VAC時300mA 240VAC時190mA | |
| 沖擊電流 | 264VDC時8.9A | |
| 傳感器電壓 | 20.4-28.8VDC | |
| 隔離 | ||
| 電源輸入與邏輯 | 1500VAC,1分鐘 | |
| 傳感器與邏輯 | 未隔離 |
| 輸入規范 | 輸入點數 | 18 |
| 輸入類型 | 漏型/源型（IEC1類漏型） | |
| 最大持續允許電壓 | 30VDC | |
| 浪涌電壓（最大） | 35VDC，0.5S | |
| 邏輯1信號(最小） | 2.5mA時15VDC | |
| 邏輯0信號(最大） | 15VDC，1mA | |
| 光電隔離（現場側與邏輯側） | 500VAC，1分鐘 | |
| 隔離組 | 1 | |
| 濾波時間 | 每個通道可單獨選擇（點I0.0到I1.5):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms 每個通道可單獨選擇（I1.6及更大的點）：0,6.4,12.8ms |
| 輸出規范 | 輸出點數 | 12 |
| 輸出類型 | 繼電器，干觸點 | |
| 電壓范圍 | 5-30VDC或5-250VAC | |
| 浪涌電壓（最大） | 觸點閉合時為7A | |
| 每點額定電流（最大） | 2.0A | |
| 切換頻率（最大） | 不推薦 | |
| 接通延時（Qa.0-Qa.3) | 最長10ms | |
| 斷開延時（Qa.4-Qb.3) | 最長10ms | |
| 光電隔離（現場側與邏輯側） | 500VAC，1分鐘 | |
| 觸點壽命 | ||
| 無負載 | 10,000,000斷開/閉合周期 | |
| 額定負載 | 10,000斷開/閉合周期 |
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
