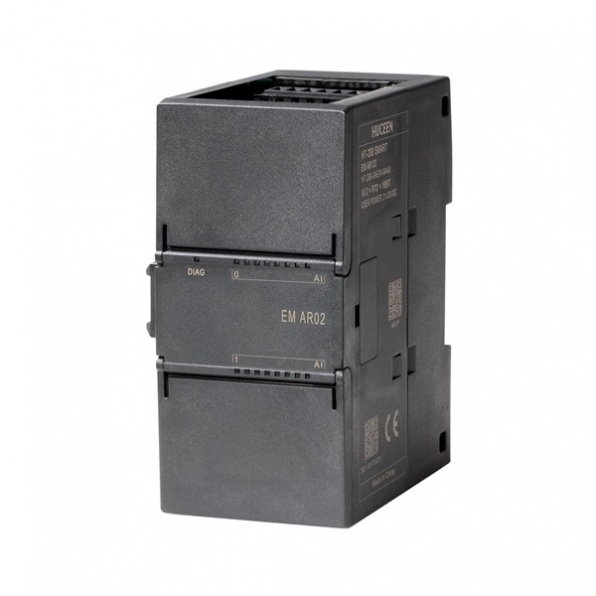

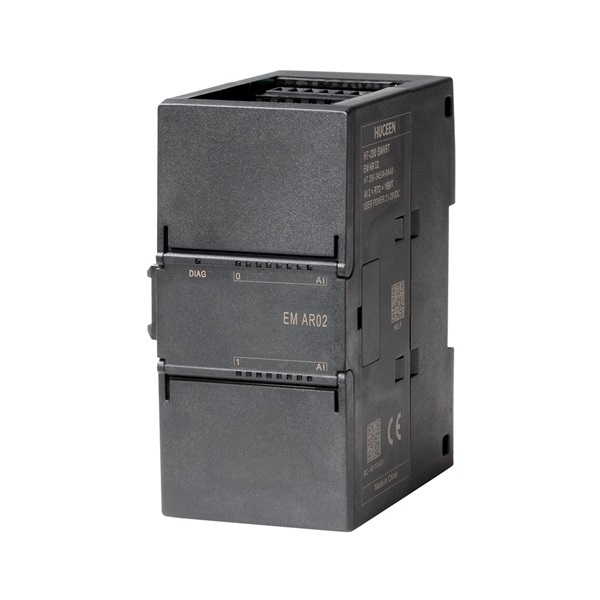

| 型號 | EM AR02 | |
| 訂貨號 | E 288-3AR02-0AA1 | |
| 產品描述 | 2通道熱電阻測溫模塊,分辨率16位 | |
| 常規規范 | 尺寸WxHxD（mm） | 47×100×81 |
| 功耗 | 1.5W | |
| 電流消耗（SM總線) | 120mA | |
| 電流消耗（24V DC) | 40mA |

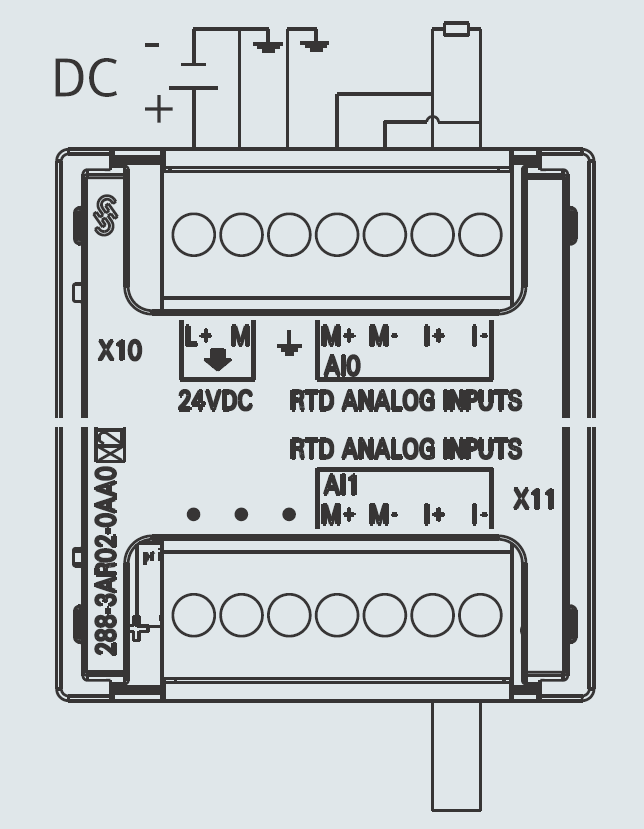

| 模擬輸入 | 輸入路數 | 2 |
| 范圍額定范圍（數據字）;過沖/下沖范圍（數據字）;上溢/下溢（數據字） | 請參見RTD傳感器選型表 | |
| 測量原理 | Sigma-delta |
| 分辨率 | 溫度 | 0.1°C/0.1°F |
| 電阻 | 15+符號位 | |
| 最大耐壓 | ±60V |
| 隔離 | 現場側與邏輯側 | 500V AC |
| 現場側與24VDC側 | 500V AC | |
| 24VDC側與邏輯側 | 500V AC | |
| 通道間隔離 | ||
| 共模抑制 | >120dB | |
| 重復性 | >0.05％FS | |
| 最大傳感器功耗 | >0.5mW | |
| 電纜回路電阻（最大） | 20Ω,對于Cu10，最大為2.7Ω | |
| 診斷 | 上溢/下溢；斷路；24VDC低壓 | |
| 電纜長度 | 100m，屏蔽雙絞線 |
| 抑制頻率選擇 | 400Hz(2.5ms) | 積分時間：10ms 更新時間：（4/2線制：0.142s 3線制：0.285s) |
| 60Hz(16.6ms) | 積分時間：16.67ms 更新時間：（4/2線制：0.222s 3線制：0.445s) | |
| 50Hz(20ms) | 積分時間：20ms 更新時間：（4/2線制：0.262s 3線制：0.505s) | |
| 10Hz(1000ms) | 積分時間：100ms 更新時間：（4/2線制：1.222s 3線制：2.445s) |
注：當選擇400Hz濾波器時，要維持模塊的分辨率及精度，積分時間應當為10ms。該選擇還可以抑制100Hz和200Hz的噪聲。
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向?qū)гO置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向?qū)гO置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
