說明：

ET08 自帶以太網接口，可用來上下載程序、與其他 PLC 進行 S7 以太網通信。

工作方式：

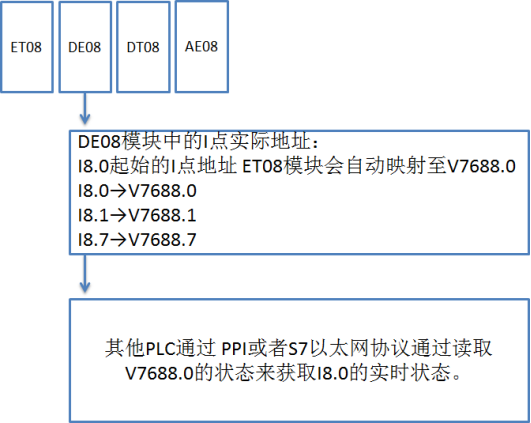

ET08 接口模塊在應用模式下通過 PPI 協議，與遠程 PLC（200CPU/200 SMART CPU）通信，可以把接口模塊后擴展模塊的 I/O 數據映射到遠程 PLC 對應的 V 區。用戶通過查看遠程 PLC 的 V 區數據可以得到接口模塊后擴展的 I/O 模塊的數據以及接口模塊和接口模塊后的擴展 I/O 模塊的工作狀態。

ET08 接口模塊在配置模式下通過 PPI 從接口或以太網 S7 協議可以直接讀取V 區數據的方式讀取接口模塊和擴展I/O 模塊的工作狀態及 I/O 數據，此模式下接口模塊等同一個不支持PLC 用戶程序的 SMART ST20 CPU。以上兩種模式下 V 區地址使用相同映射地址。

ET08 本體 IO 點數：

ET08 接口模塊本體具有 4 點數字量輸入和 4 點數字量輸出功能，4 點數字量輸入濾波時間由硬件決定，即 STEP 7-MicroWIN SMART 系統塊里的濾波時間設置無效。

ET08 I/O 模塊擴展功能：

ET08 接口模塊最多只支持 6 個 H7 Smart 系列 AI, AO, DI, DO 的擴展模塊。

    ET08 模式配置開關：

應用模式，模式配置開關為 ON，ET08 接口模塊所有通訊接口只 作為遠程 PLC 的通訊擴展口。包括 PPI，以太網的所有讀寫，上傳下載功能等都是 直接操作與之連接的遠程 PLC。此模式用于 PPI 主站模式與遠程 PLC 連接的正常工 作模式。

配置模式，模式配置開關為 OFF，ET08 接口模塊所有通訊接口均 操作接口模塊本身資源。此時，只有 PPI 從和以太網接口能與接口模塊通訊，且不 支持 PLC 邏輯控制程序。此模式支持接口模塊的參數配置和上下載功能。

  注意：該功能切換只在上電時檢測，如果改變狀態請重新上電！

操作流程

一、ET08 配置

1.1 先將 ET08  基站所需要擴展的模塊安裝并接線完成，并通電。

1.2 將 ET08 上端的撥碼開關撥至 OFF（配置模式）

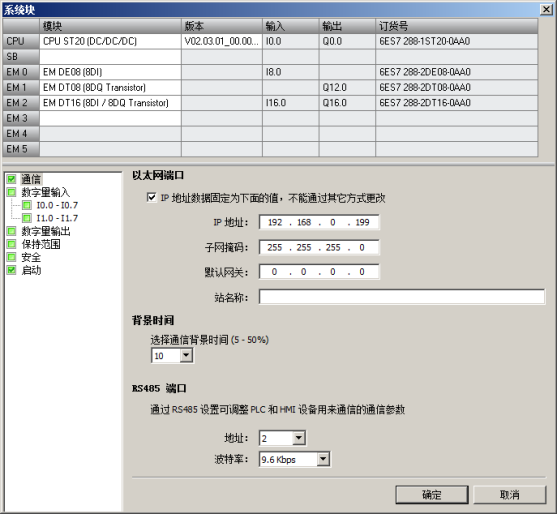

1.3 在 STEP 7-MicroWIN SMART 軟件中，系統塊中組態以下配置。

注：CPU 配置為 ST20（ET08），之后的 8 個模塊按照 ET08 后面實際安裝的模塊型號而選擇。

如下圖：ET08 后面分別組態：DE08、DT08、DT16 三個模塊，ET08 的 IP 地址為 192.168.0.199

1.4 將上一步中組態的程序下載到 ET08 中既完成配置。

注：ET08 中所下載的程序中只能對系統塊中的模塊配置以及 IP 地址進行修改其余不能修改。

二、SMART CPU S7 以太網程序編寫

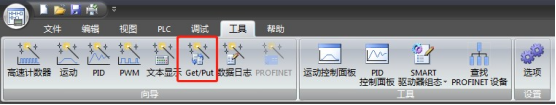

2.1 在 STEP 7-MicroWIN SMART 軟件中，工具---Get/Put

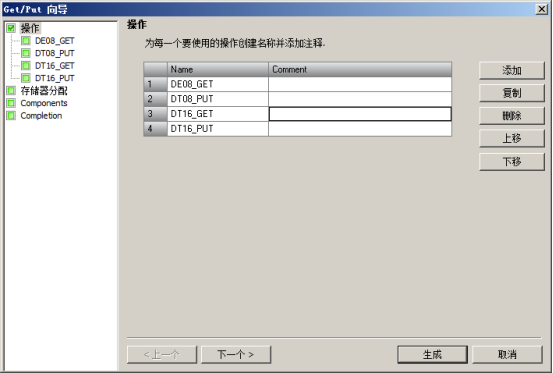

2.2 安照如下設置

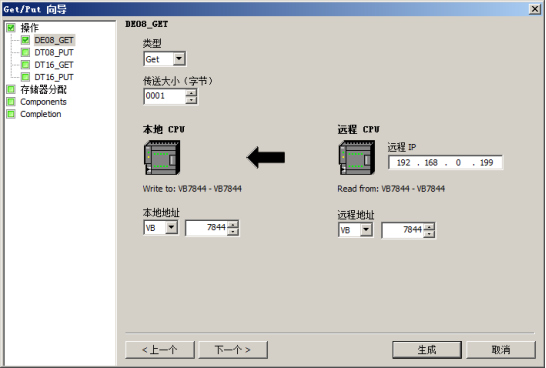

2.3 ET08 攜帶的第一個模塊，數字量輸入模塊-DE08，查看地址表(詳細表看文檔最后)，以 VB7844為起始，對應的向?qū)Ь庉?GET 遠程 CPU IP 地址為 192.168.0.199，傳輸大小為 1 個字節。數據流向：DE08(I8.0-8.7)---ET08(V7844.0-V7844.7)---以太網---ST40(V7844.0-7844.7)

(詳細表看文檔結尾)

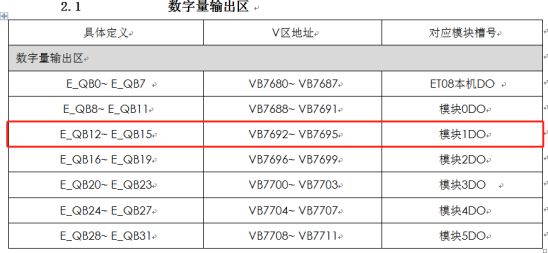

        2.4 ET08 攜帶的第二個模塊，數字量輸出模塊-DT08 按照上一步描述的方法查看地址表(詳細表看文檔結尾) VB7692數據流向：ST40(V7692.0-  7692.7) ---以太網--- ET08(V7692.0-7692.7)--- DT08(Q12.0-Q12.7)

(詳細表看文檔結尾)

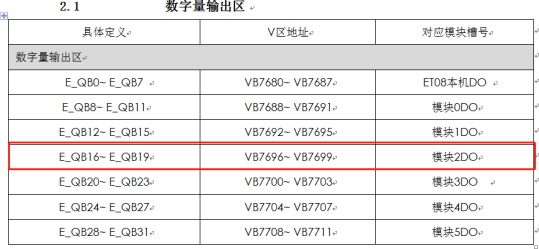

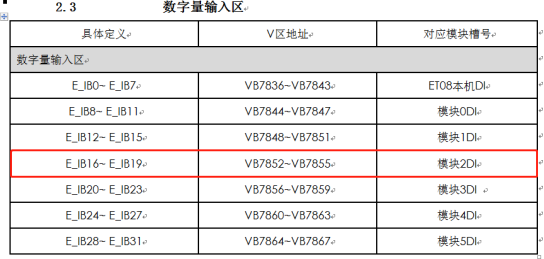

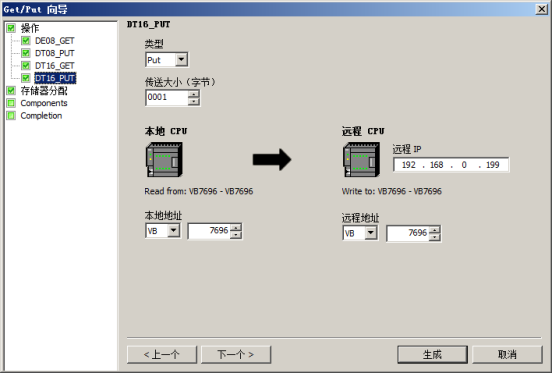

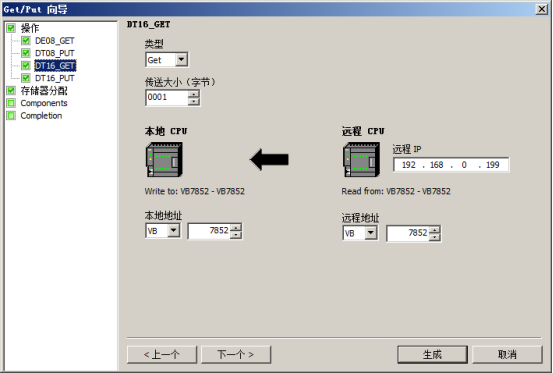

    2.5 ET08 攜帶的第三個模塊，數字量輸出模塊-DT16 按照上一步描述的方法查看地址表，數字量輸入點映射區為 VB7852 數字來輸出點映射區 為 VB7696

(詳細表看文檔結尾)

(詳細表看文檔結尾)

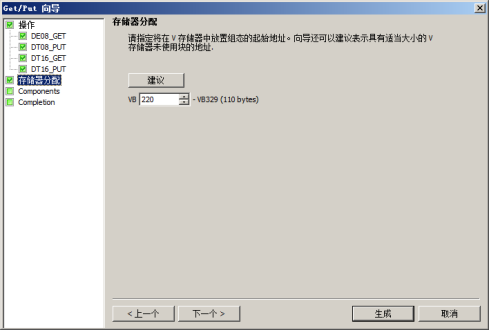

2.6 分配庫存儲區，與其他地址不沖突即可。

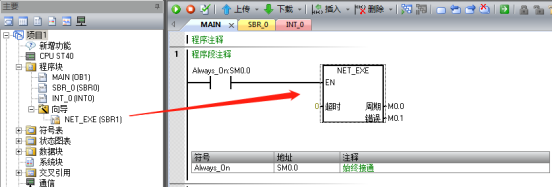

2.7 生成向?qū)?，并調用，然后將 PLC 程序下載到 ST40 中。

測試

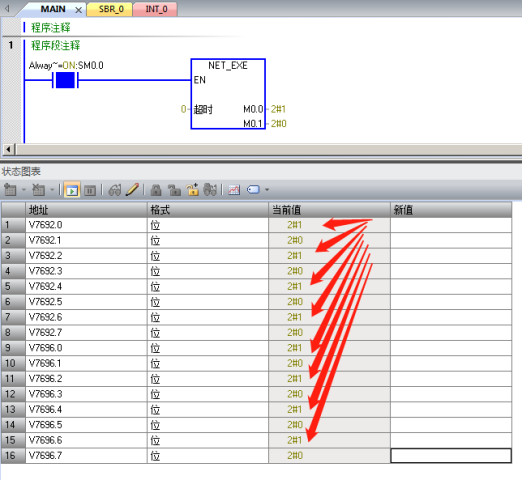

監控 ST40 中程序，并分別向 DT08 與DT16 中映射的 V 區地址交替寫入“1”

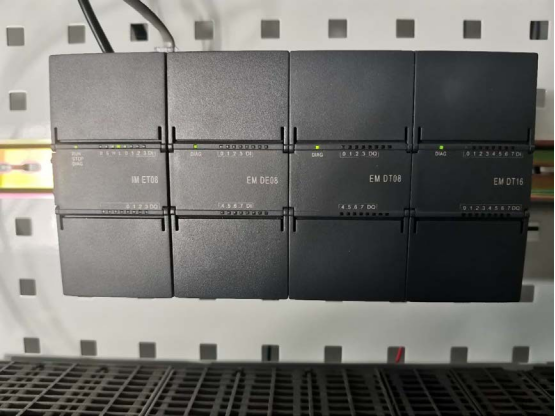

PLC 實際照片

I/O 數據區定義

存儲區大小與地址區間如下：

表2-1

數字量輸出區

表2.1-1

模擬量輸出區

表2.2-1

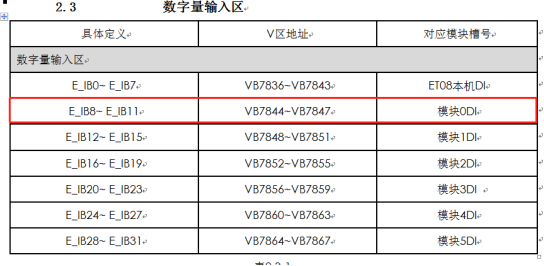

數字量輸入?yún)^(qū)

表2.3-1

模擬量輸入?yún)^(qū)

表2.4-1
