S7-1500與IM155的通信連接

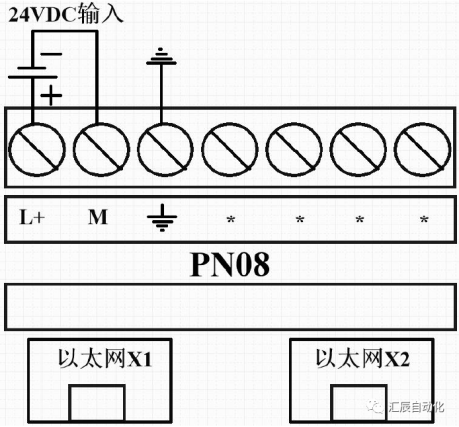

IM155接線圖

下載IM155的GSD文件

https://m.angelacaglia.com.cn/upload/file/1650094576.rar

添加 GSMDL文件

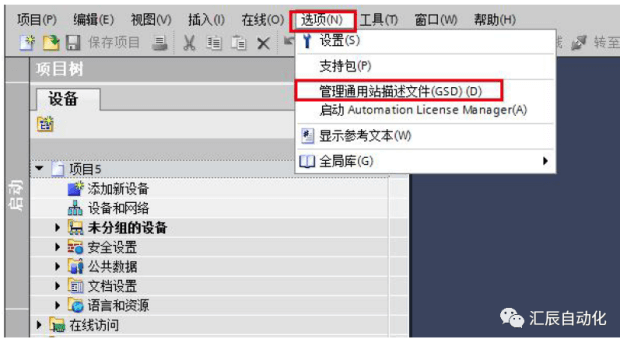

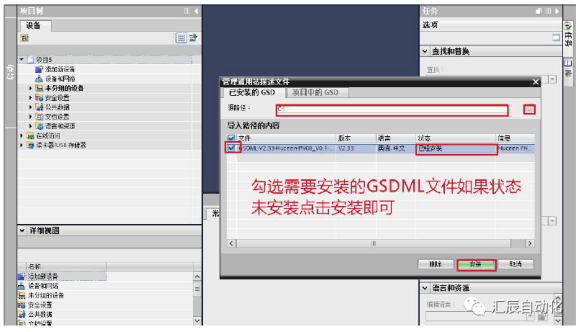

在工程視圖中單擊工具欄“選項（N）”，在下拉列表中選擇“管理通用站描述文件（GSD）(D)”選項，如下圖所示：

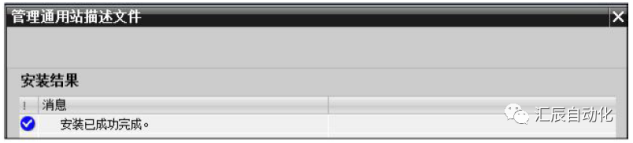

安裝成功時系統會出現下面的對話框，表示GSD 文件已成功安裝

配置PROFINET 主站

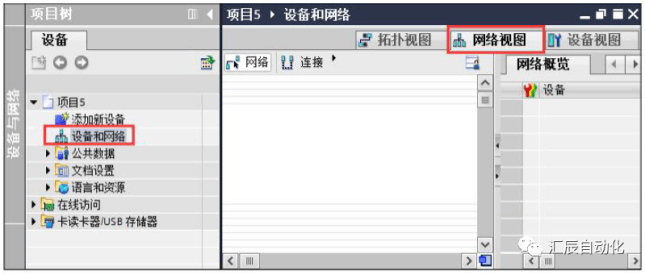

雙擊工程視圖界面的“設備與網絡”，進入“網絡視圖”界面，如下圖：

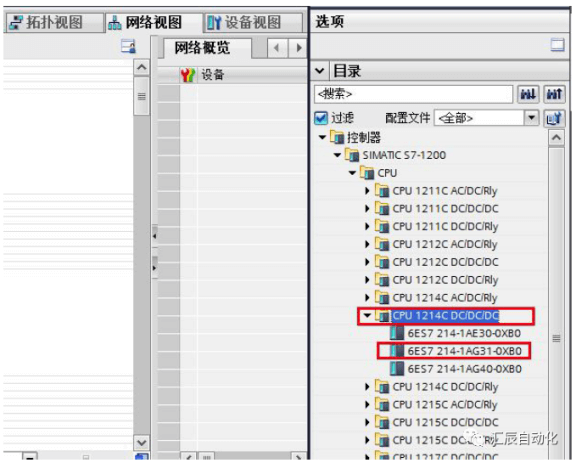

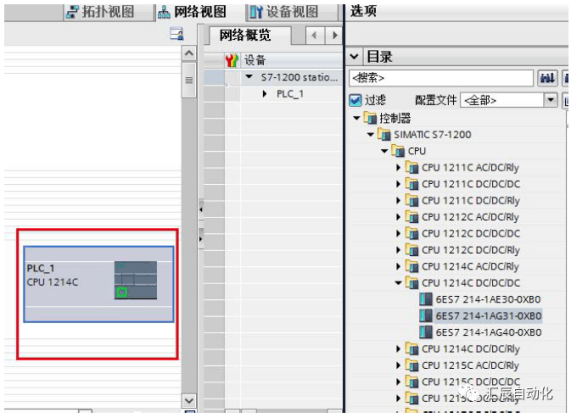

在“硬件目錄”中選擇“控制器”->“SIMATIC S7-1200”->“CPU”->“CPU1214C DC/DC/DC”->“6ES7 214-1AG32-0XB0”，如下圖：

雙擊或者拖動“6ES7 214-1AG31-0XB0”圖標到工程中，如下圖所示：

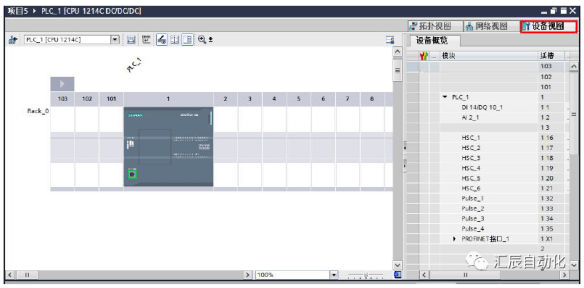

點擊“設備和網絡”界面的“設備視圖”，出現下面界面：

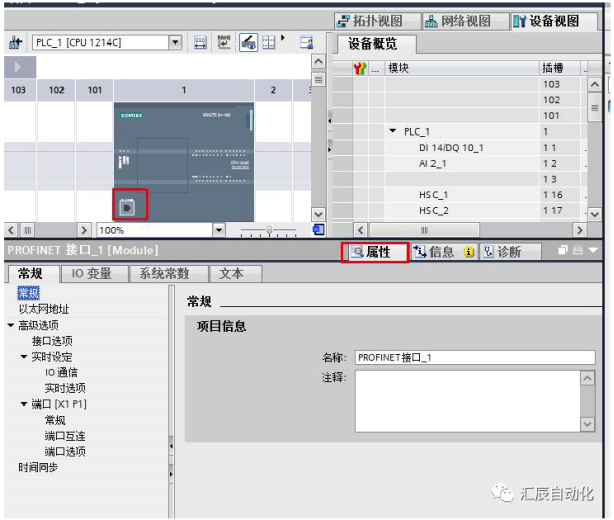

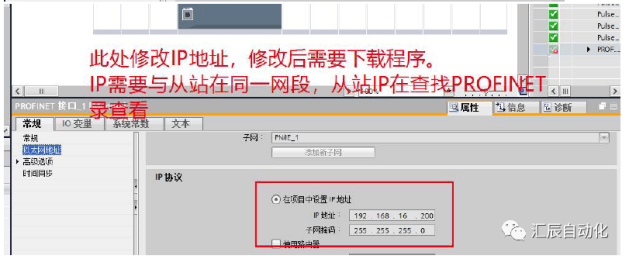

在上圖界面雙擊S7-1200 的網口圖標，進入下圖界面配置PLC 參數：

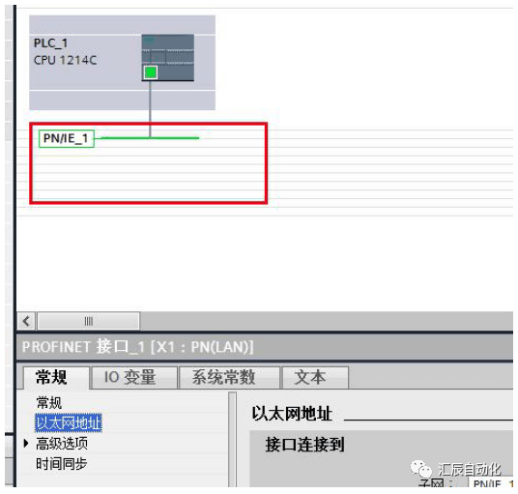

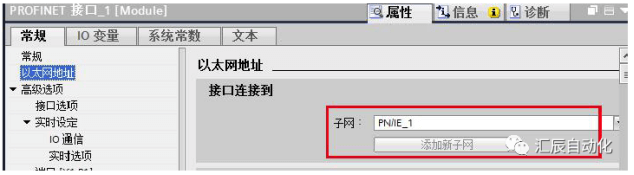

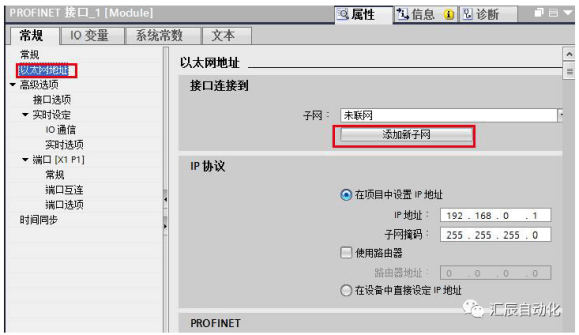

在“以太網地址”界面，單擊“添加新子網”，選擇“PN/IE_1”(也可以不添加到后面添加完PN 模塊后直接拖線連接PN08 與PLC 的網口)

單擊“網絡視圖”，可以看到PLC 1 已經添加PN/IE_1 子網絡，如下圖所示：

配置PN08

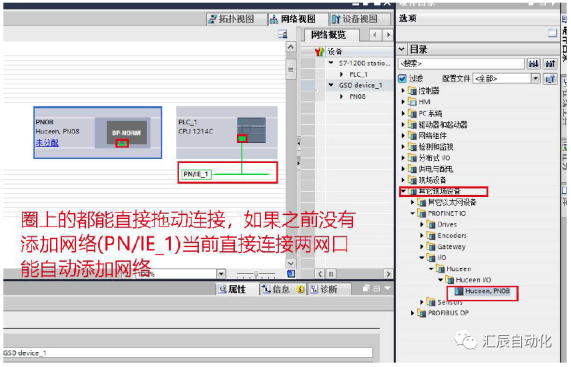

在網絡視圖界面的“硬件目錄”中，單擊“其他現場設備” ->“PROFINET IO”->“I/O” -> “Huceen” ->“Huceen I/O” ->“Huceen PN08”，最后雙擊或者拖動“Huceen PN08”圖標將PN08 添加到工程中，如下圖所示：

當前PN08 出現未分配

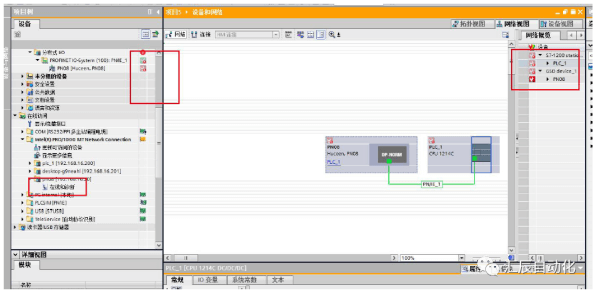

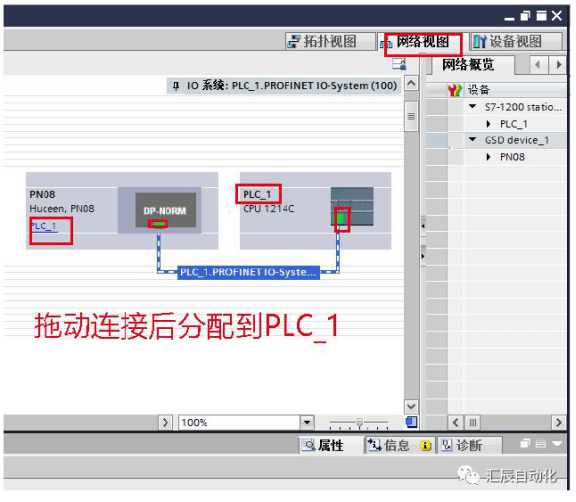

拖動連接

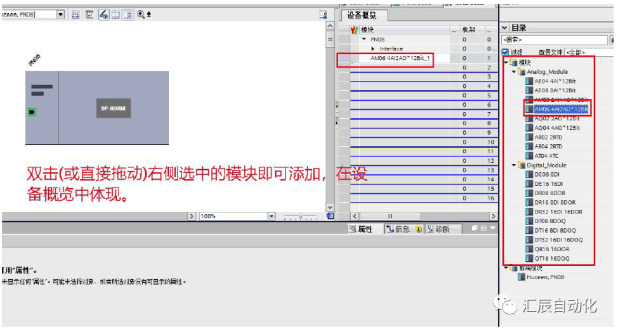

配置PN08 的擴展模塊

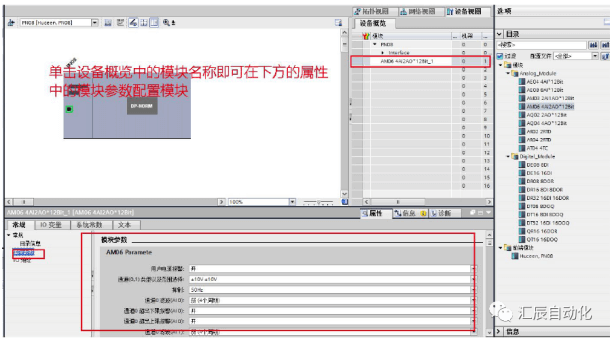

“網絡視圖”中雙擊PN08 圖標，進入PN08 的“設備視圖”界面，如下圖

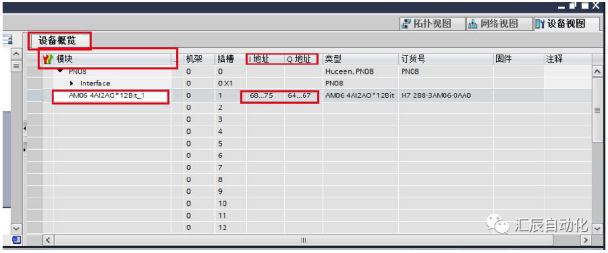

模塊對應的映射地址如下圖所示：

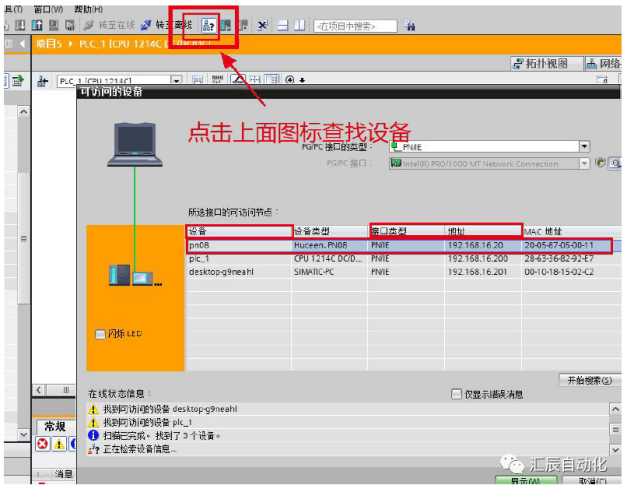

查找PROFINET 設備

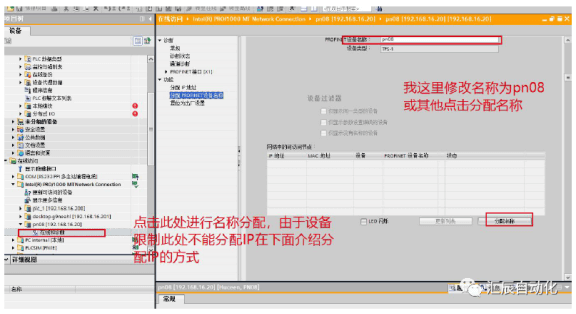

修改設備名
