登錄云平臺創建云項目

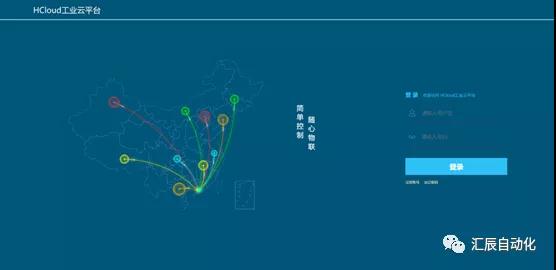

打開以下鏈接進入云平臺

http://hcloud.huceen.com/login?lang=zh_CN

輸入賬號、密碼登錄云平臺

注：如果沒有賬號密碼請先登錄以下鏈接注冊

注冊流程參考《 匯辰物聯網賬號申請操作》

注冊賬號鏈接：http://hcloud.huceen.com/register/init

在左側主選項中選擇“項目中心”

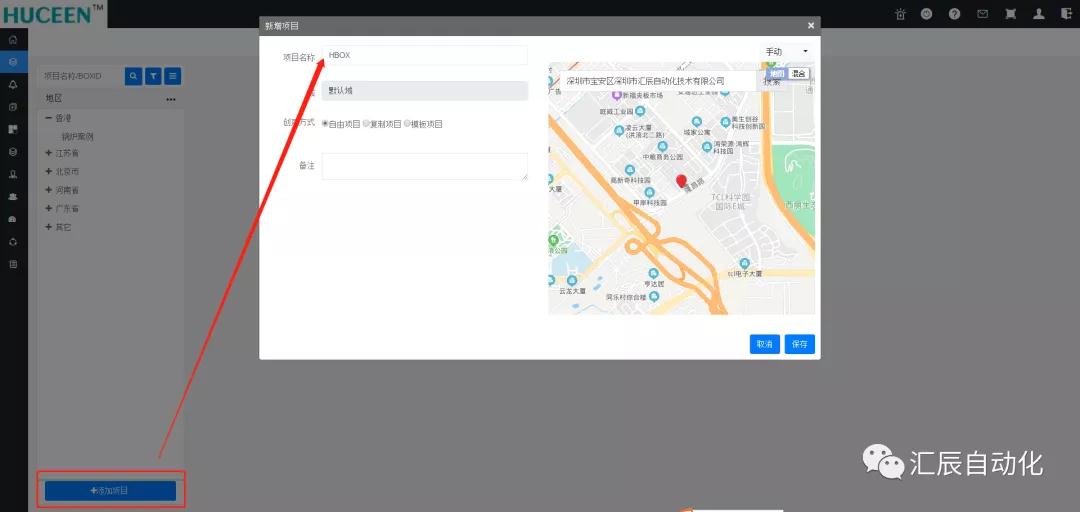

點擊“添加項目”

設置“項目名稱”、“域”、輸入項目方位

在“HConfig”中配置DB-LINK信息

打開匯辰物聯網配置軟件“HConfig”

登錄賬號、密碼與登錄云平臺一致。

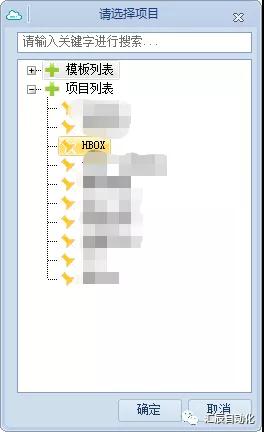

選擇在云平臺創建的項目

選擇項目后會提示是否將配置下載到本地，第一次配置選擇“否”（因?yàn)樵破脚_(tái)中沒有配置文件）

點擊“新建”

選中“列表”右鍵---“添加”

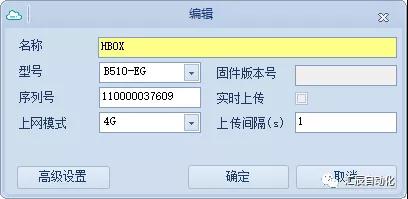

設置 HBOX 信息

采集器型號：根據實際型號下拉列表中選擇；

上傳模式：分為三類 4G、Ehthernet、WIFI，根據實際需求設置。

上傳間隔：根據實際需求設置數據上傳至云的時間間隔，或者直接勾選“實時上傳”；

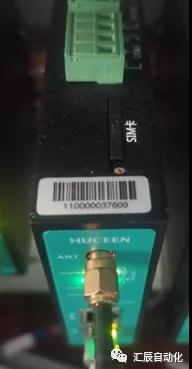

BOX 序列號：在 HBOX 上貼有一個號碼紙，按照此號碼輸入。

注意：固件版本已經固化在 HBox 內部，下載之后會自動獲取上來。

配置RS485口，選中“RS485（COM1）”---右鍵---“設置串口參數”

配置RS485口，選中“RS485（COM1）”---右鍵---“設置串口參數”

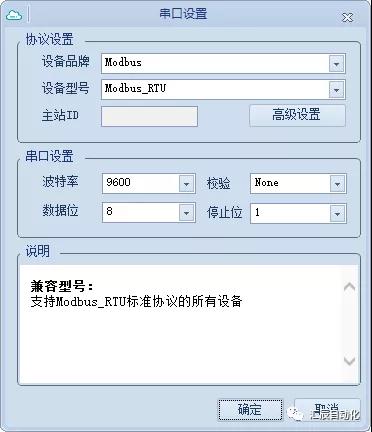

編輯被采集設備的內容：

設備品牌：Modbus

設備型號：Modbus_RTU

串口設置：波特率9600，8數據位，1停止位，無校驗

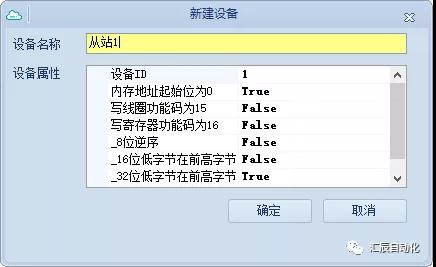

添加MODBUS設備，名稱自定義，從站號即設備的站地址。

從站地址：1

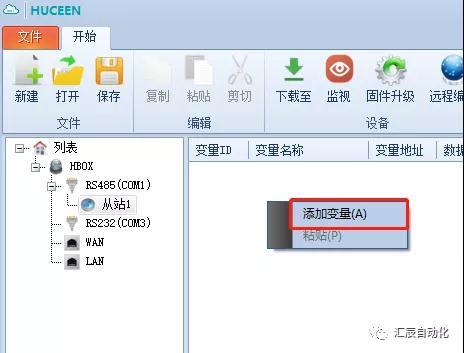

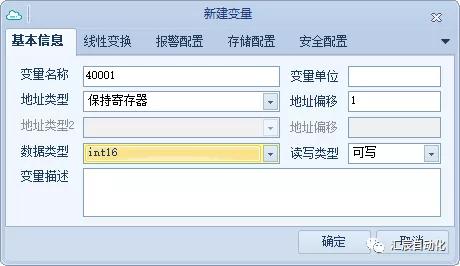

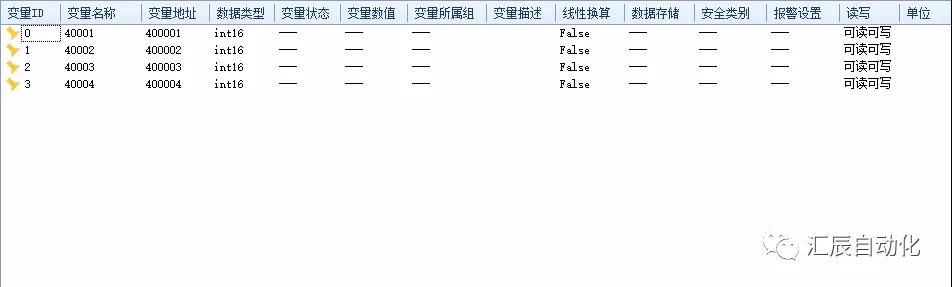

添加變量 40001-4

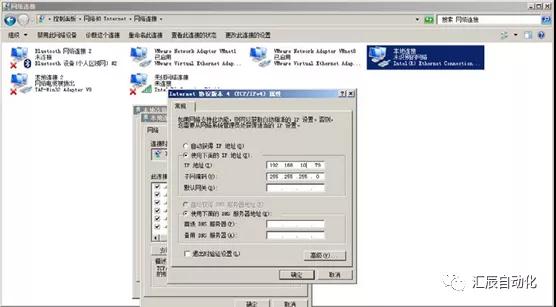

設置電腦的 IP 地址為“192.168.10.xxx”（模塊默認的 LAN 口 IP 地址為 192.168.10.100）然后連接網線。

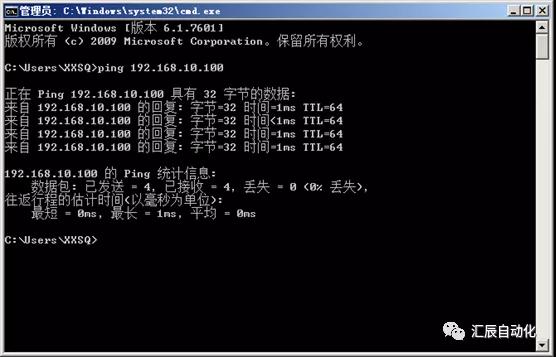

可以先測試一下網絡是否通暢（開始—輸入“CMD”—輸入“ping 192.168.10.100”）

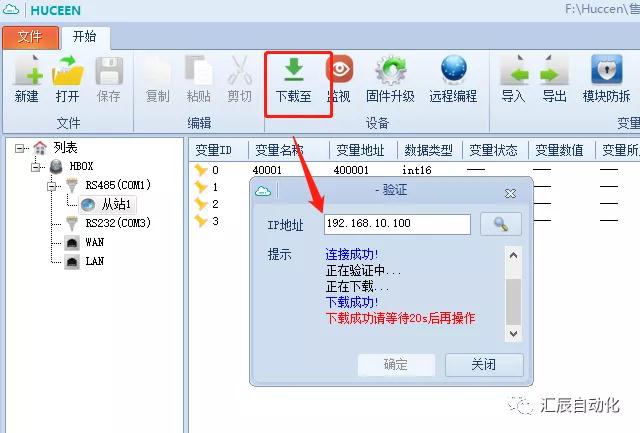

下載配置到采集器（通過LAN 口下載需要）

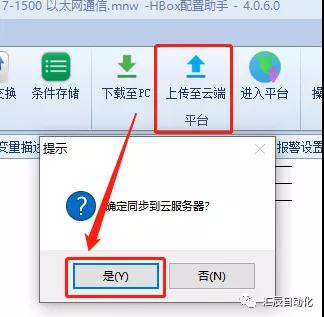

點擊“上傳至云端”將配置上傳至云平臺

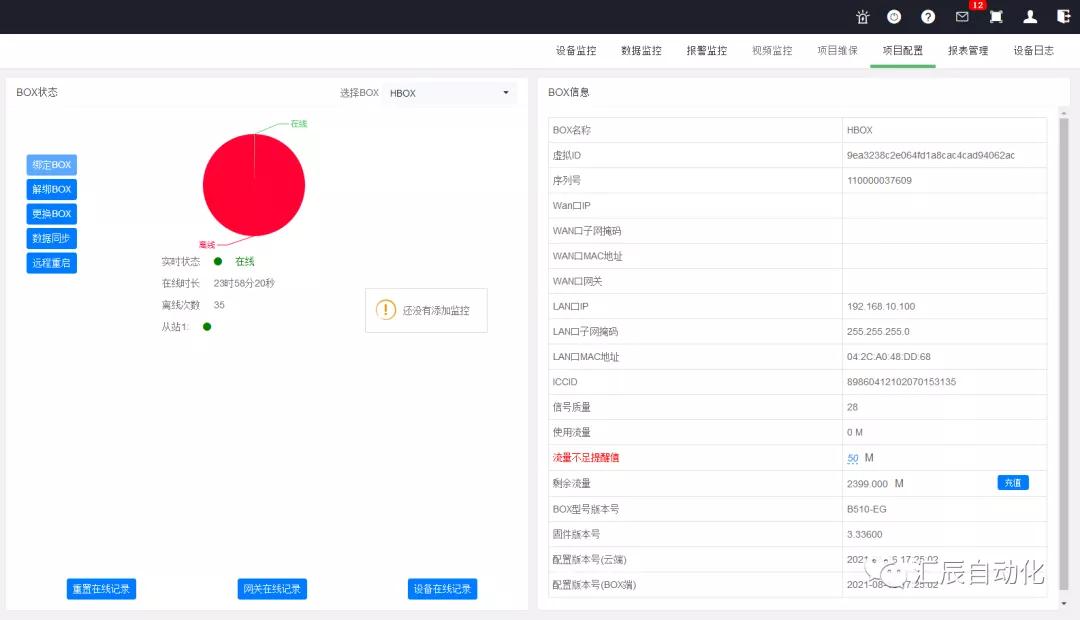

進入云平臺在對應的項目下查看HBOX與PLC的在線狀態（綠色表示“在線”  紅色表示“離線”）

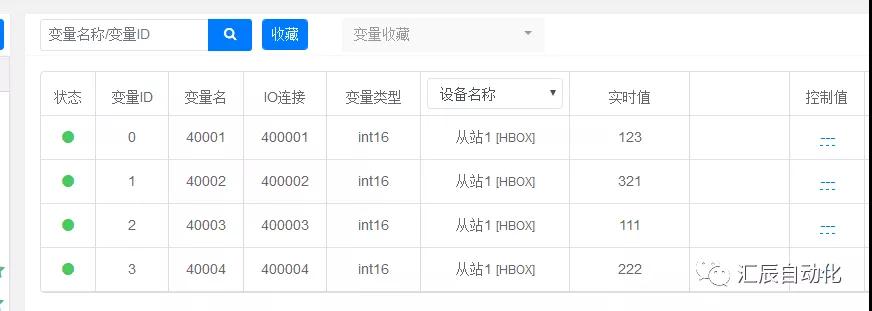

在“實時數據”下查看變量的狀態值（綠色表示“在線”  紅色表示“離線”）

測試

云平臺數據狀態

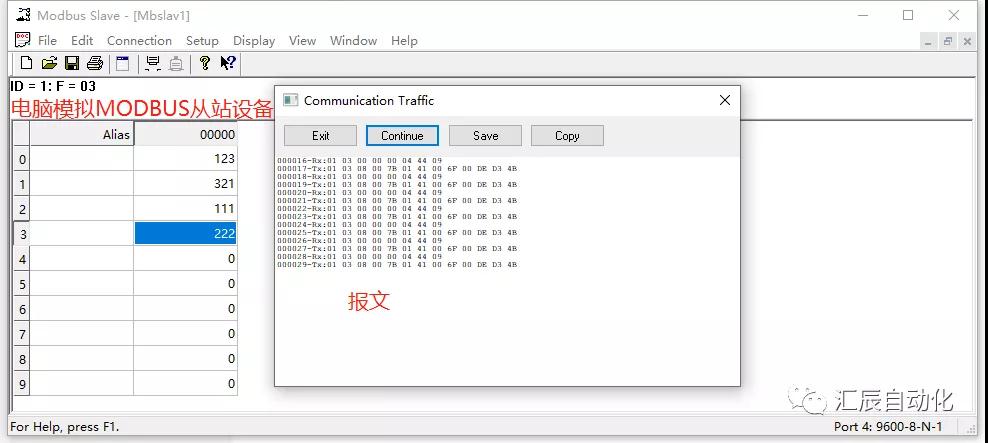

電腦模擬MODBUS從站
