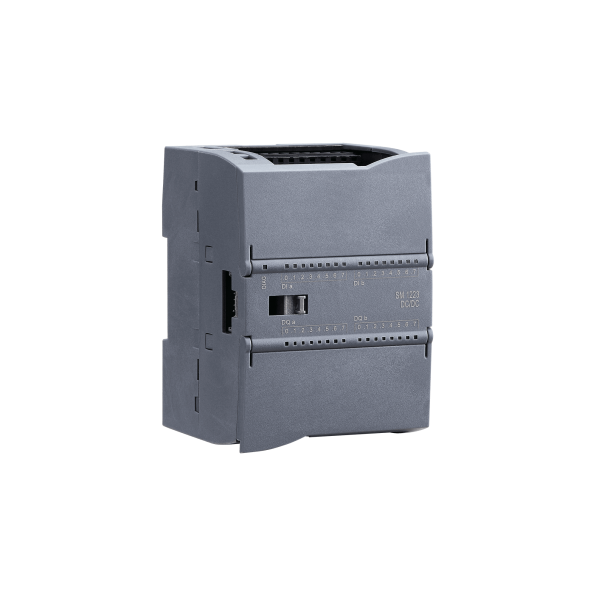

| 型號 | SM 1223 DI 8x24 V DC DQ 8xRLY | |
| 訂貨號 | H7 223-1PH32-0XB0 | |
| 產品描述 | 數字量輸入/輸出模塊 DI8 x 24VDC 漏型/源型及 DQ8 x 繼電器，繼電器型輸出 | |
| 常規規范 | 尺寸WxHxD（mm） | 45x100x75mm |
| 功耗 | 5.5W | |
| 電流消耗（SM總線) | 145mA | |
| 電流消耗（24V DC) | 所用的每點輸入4mA 所用的每個繼電器線圈11mA |
| 數字輸入 | 輸入點數 | 8 |
| 輸入類型 | 漏型/源型 | |
| 浪涌電壓 | 35VDC,持續0.5s | |
| 邏輯1信號(最?。?span style="white-space: pre;"> | 2.5mA時15V DC | |
| 邏輯0信號(最大） | 1mA時5V DC | |
| 光電隔離（現場側與邏輯側） | 500 V AC，持續 1 min | |
| 隔離組 | 2 | |
| 濾波時間 | 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms（可選擇，4 個為一組） |
| 數字輸出 | 輸出點數 | 8 |
| 輸出類型 | 繼電器，干觸點 | |
| 電壓范圍 | 5-30V DC 或 5-250V AC | |
| 最大電流時的邏輯1信號 | / | |
| 具有10KΩ負載時的邏輯0信號 | / | |
| 電流（最大） | 2A | |
| 燈負載 | 30W DC/200W AC | |
| 每點的漏洪電流 | / | |
| 浪涌電流 | 觸點閉合時為7A | |
| 隔離（現場側與邏輯側） | 1500 V AC，持續 1 min（線圈與觸點）；無（線圈與邏輯側） | |
| 隔離組 | 2 | |
| 每個公共端的電流（最大） | 10A | |
| 開關延時 | 最長10ms | |
| 機械壽命（無負責） | 10000000個斷開/閉合周期 | |
| 額定負載下的觸點壽命 | 100000個斷開/閉合周期 | |
| RUN - STOP 時的行為 | 上一個值或替換值（默認值為0） |
