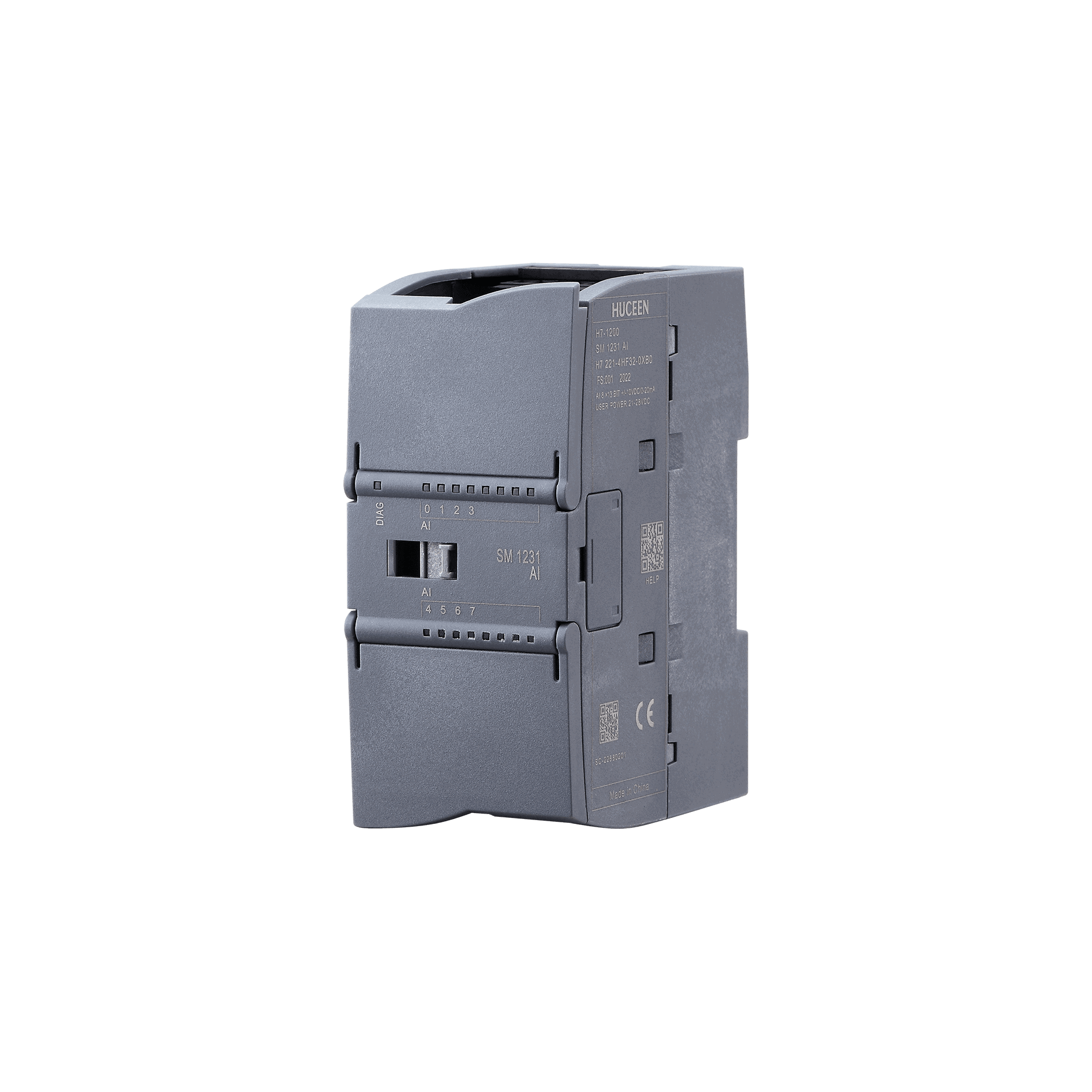

| 型號 | SM 1231 AI 8x13位 | |
| 訂貨號 | H7 231-4HF32-0XB0 | |
| 產品描述 | 模擬量輸入模塊 AI8 x 13 位 | |
| 常規規范 | 尺寸WxHxD（mm） | 45x100x75mm |
| 功耗 | 2.3W | |
| 電流消耗（SM總線) | 90mA | |
| 電流消耗（24V DC) | 45mA |
| 模擬輸入 | 輸入路數 | 8 |
| 輸入類型 | 電壓或電流（差動）： 可 2 個選為一組 | |
| 輸入范圍 | ±10 V、± 5 V、± 2.5 V 或 0 － 20 mA | |
| 滿量程范圍（數據字） | -27648-27648 | |
| 過沖/下沖范圍（數據字） | 電壓：32,511 － 27,649/-27,649 － -32,512 電流：32,511 － 27,649/0 － -4,864 | |
| 上溢/下溢（數據字) | 電壓：32,767 － 32,512/-32,513 － -32,768 電流：32,767 － 32,512/-4,865 － -32,768 | |
| 精度 | 12位+符號位 | |
| 最大耐壓/耐流 | ±60V/±40mA | |
| 平滑 | 無、弱、中或強 | |
| 噪聲抑制 | 400、60、50或10Hz | |
| 隔離（現場側與邏輯側） | / | |
| 精度（25℃/0-55℃） | 滿量程的±0.1%/±0.2% | |
| 工作信號范圍 | 信號加共模電壓必須小于+12V且大于-12V | |
| 診斷：上溢/下溢 | 支持 | |
| 斷路（僅限電流模式） | / |
