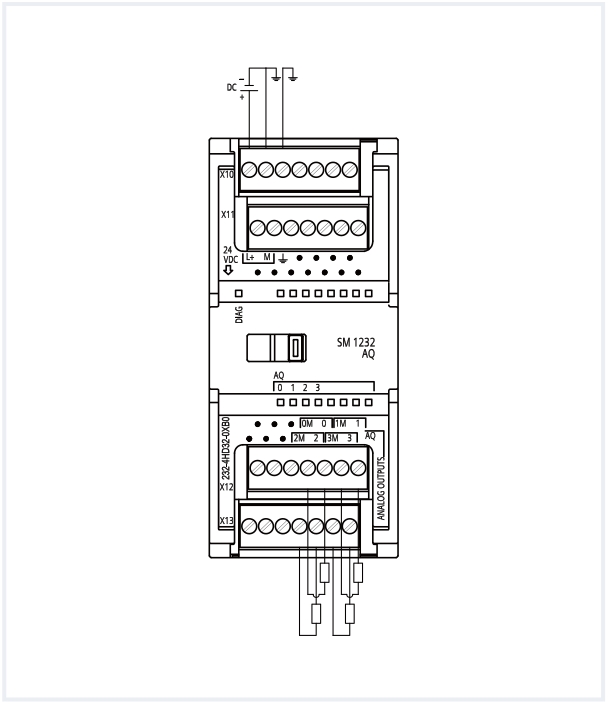

| 型號 | SM 1232 AQ 4x14位 | |
| 訂貨號 | H7 232-4HD32-0XB0 | |
| 產品描述 | 模擬量輸出模塊 AQ4 x 14 位 | |
| 常規規范 | 尺寸WxHxD（mm） | 45x100x75mm |
| 功耗 | 1.5W | |
| 電流消耗（SM總線) | 80mA | |
| 電流消耗（24V DC) | 45mA（無負載） |
| 模擬輸出 | 輸出路數 | 4 |
| 輸出類型 | 電壓或電流 | |
| 輸出范圍 | ||
| 電流輸出 | 0 － 20 mA 或 4 － 20 mA | |
| 電壓輸出 | ±10 V | |
| 數據字格式 | ||
| 電壓： | -27648-27648 | |
| 電流： | 0-27648 | |
| 分辨率 | ||
| 電壓模式 | 14位 | |
| 電流模式 | 13位 | |
| 最大耐壓 | ±60 V | |
| 隔離（現場側與邏輯側） | 500VAC | |
| 精度（25℃/0-55℃） | 滿量程的±0.3%/±0.6% | |
| 穩定時間 | 電壓：300μS（R）、750μS（1 uF）；電流：600μS（1 mH）、2 ms（10 mH） | |
| 負載阻抗 | 電壓：≥ 1000 Ω；電流：≤ 600 Ω | |
| STOP模式下的輸出狀態 | 上一個值或替換值（默認值為0） | |
| 診斷 | ||
| 上溢/下溢 | 支持 | |
| 電壓模式：對地短路 | 支持 | |
| 電流模式：斷路模式 | 支持 |
