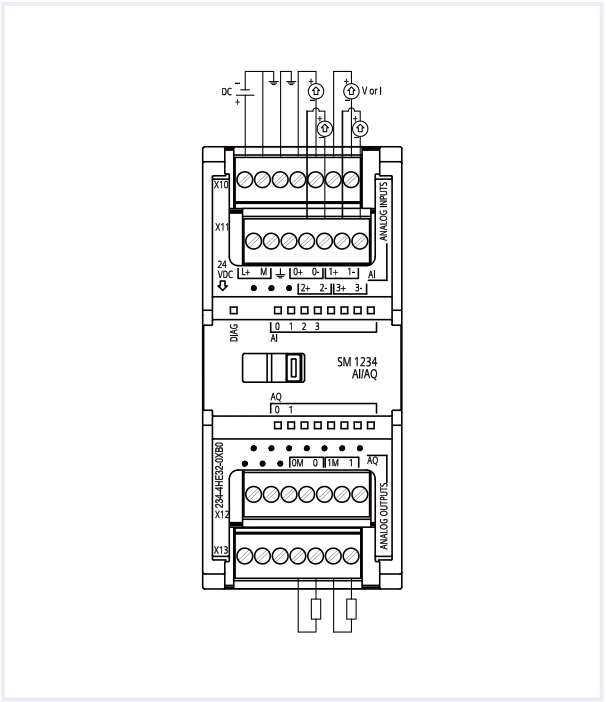

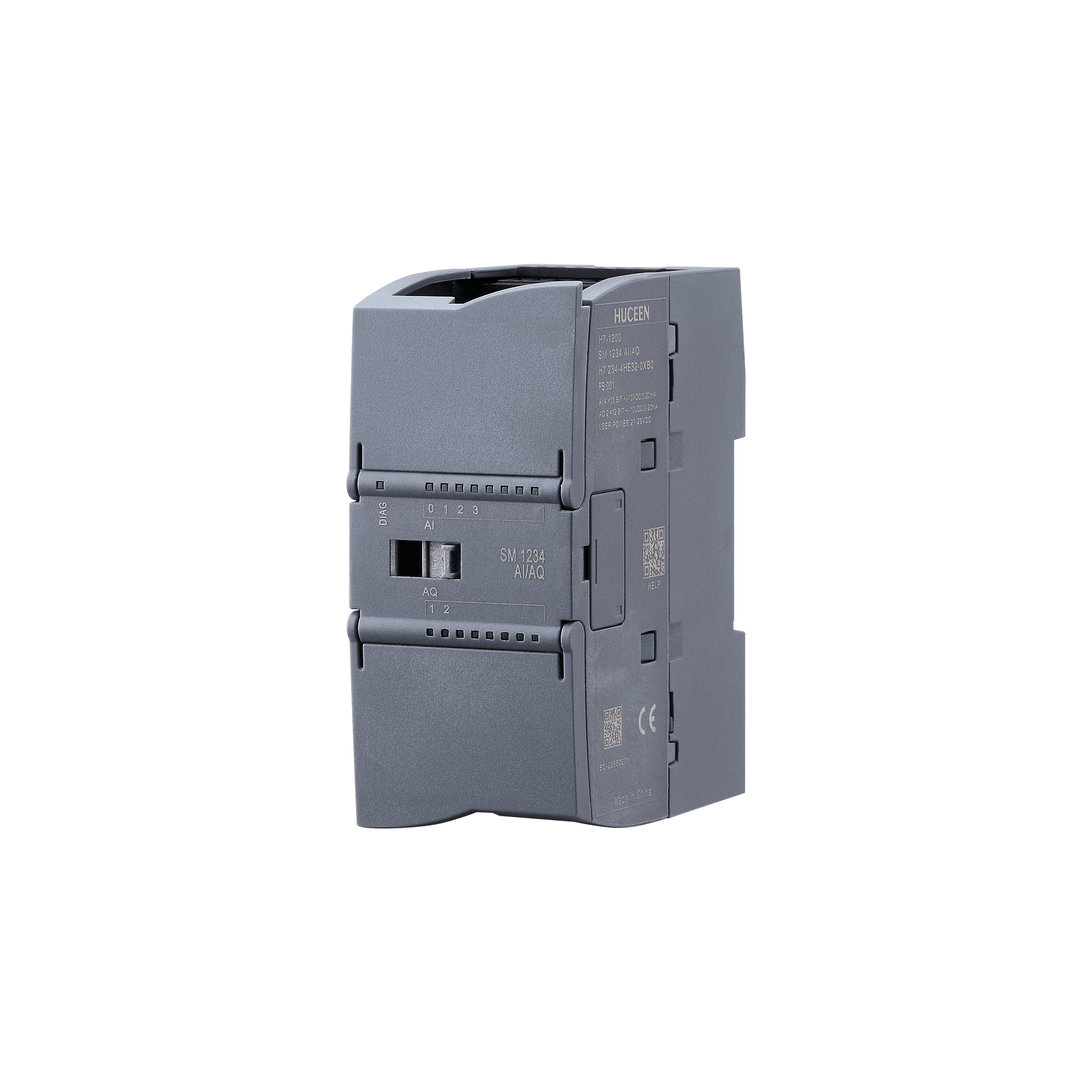

| 型號 | SM 1234 AI 4x13位 AQ 2x14位 | |
| 訂貨號 | H7 234-4HE32-0XB0 | |
| 產品描述 | 模擬量 I/O 模塊 AI4 + AQ2，輸入：13 位 | |
| 常規規范 | 尺寸WxHxD（mm） | 45x100x75mm |
| 功耗 | 2W | |
| 電流消耗（SM總線) | 80mA | |
| 電流消耗（24V DC) | 60mA(無負載） |
| 模擬輸入 | 輸入路數 | 4 |
| 輸入類型 | 電壓或電流（差動）： 可 2 個選為一組 | |
| 輸入范圍 | ±10 V、± 5 V、± 2.5 V、0 － 20 mA 或 4 － 20 mA | |
| 滿量程范圍（數據字） | -27648-27648 | |
| 過沖 / 下沖范圍（數據字） | 電壓：32,511 － 27,649/-27,649 － -32,512 電流：32,511 － 27,649/0 － -4864 | |
| 上溢 / 下溢（數據字） | 電壓：32,767 － 32,512/-32,513 － -32,768 電流：32,767 － 32,512/-4865 － -32,768 | |
| 分辨率 | 12位+符號位 | |
| 最大耐壓 / 耐流 | ±60 V/±40 mA | |
| 精度（25 oC/0 － 55 oC） | 滿量程的 ±0.1 %/±0.2 % | |
| 模數轉換時間 | 625μs（400 Hz 抑制） | |
| 工作信號范圍 | 信號加共模電壓必須小于 +12 V 且大于 -12 V | |
| 共模抑制 | 40 dB，DC － 60 Hz |
| 模擬輸出 | 輸出路數 | 2 |
| 輸出類型 | 電壓或電流 | |
| 輸出范圍 | ±10 V、0 － 20 mA 或 4 － 20 mA | |
| 電流輸出 | 0 － 20 mA 或 4 － 20 mA | |
| 電壓輸出 | ±10 V | |
| 數據字格式 | ||
| 電壓 | -27648-27648 | |
| 電流 | 0-27648 | |
| 分辨率 | ||
| 電壓模式 | 14位 | |
| 電流模式 | 13位 | |
| 最大耐壓 | ±60 V | |
| 隔離（現場側與邏輯側） | 500VAC | |
| 精度（25 oC/0 － 55 oC） | 滿量程的±0.3%/±0.6% | |
| 穩定時間 | 電壓：300μS（R）、750μS（1 uF） 電流：600μS（1 mH）、2 ms（10 mH） | |
| 負載阻抗 | 電壓：≥ 1000 Ω；電流：≤ 600 Ω | |
| STOP模式下的輸出狀態 | 上一個值或替換值（默認值為0） | |
| 診斷 | ||
| 上溢/下溢 | 支持 | |
| 電壓模式：對地短路 | 支持 | |
| 電流模式：斷路模式 | 支持 |
